MATEnet Automotive Ethernet csatlakozókábel
Ez az egy-portos MATEnet kábelcsalád pont-pont{2}}pont csatlakozási megoldást kínál az autóipari Ethernet-hálózatokhoz, három csatlakozókonfigurációval a különböző ECU-k, modulok, jármű kábelköteg- és tesztberendezés-interfészeihez.
A TE Connectivity MATEnet csatlakozókkal és LEONI DACAR 647-4 kábellel készült sorozat női---anya, apa---apa, valamint férfi--aljzat konfigurációkban érhető el. Ez lehetővé teszi, hogy a csatlakozási irányt a tényleges berendezés interfészének megfelelően válasszuk ki, ahelyett, hogy a csatlakozást további közbenső kábelekkel adaptálnák.
A kábelszerelvények alkalmasak az autóipari Ethernet-fejlesztésre, az ECU-kommunikációra, a hálózati modulok integrációjára, a diagnosztikai beállításokra és a laboratóriumi ellenőrzésre, ahol kompakt egycsatornás adatkapcsolatra van szükség.
Termékleírások
| Specifikáció | Részletek |
|---|---|
| Termék típusa | Egy-portos autóipari Ethernet-csatlakozókábel |
| Csatlakozó sorozat | TE Connectivity MATEnet |
| Női csatlakozó | TE 2302510-9 |
| Női csatlakozó kódolás | Z kód |
| Pozíciók száma | 2 |
| Csatlakozó architektúra | Egyetlen port |
| Kábel | LEONI DACAR 647-4 |
| Kábel típusa | Autóipari Ethernet csavart érpár |
| Támogatott hálózat | 100BASE-T1 / 1000BASE-T1 |
| Interfész konfigurációk | Nő-Nő / Férfi-Férfi / Férfi-Nő |
| Női csatlakozó hang | 1,8 mm |
| Alsó csatlakozó tömítés | Lezáratlan |
| Az anya csatlakozó hőmérséklete | -40 foktól +120 fokig |
| Kábel hossza | Testreszabható |
| Pin-kiosztás | Projektspecifikus |
Elérhető konfigurációk

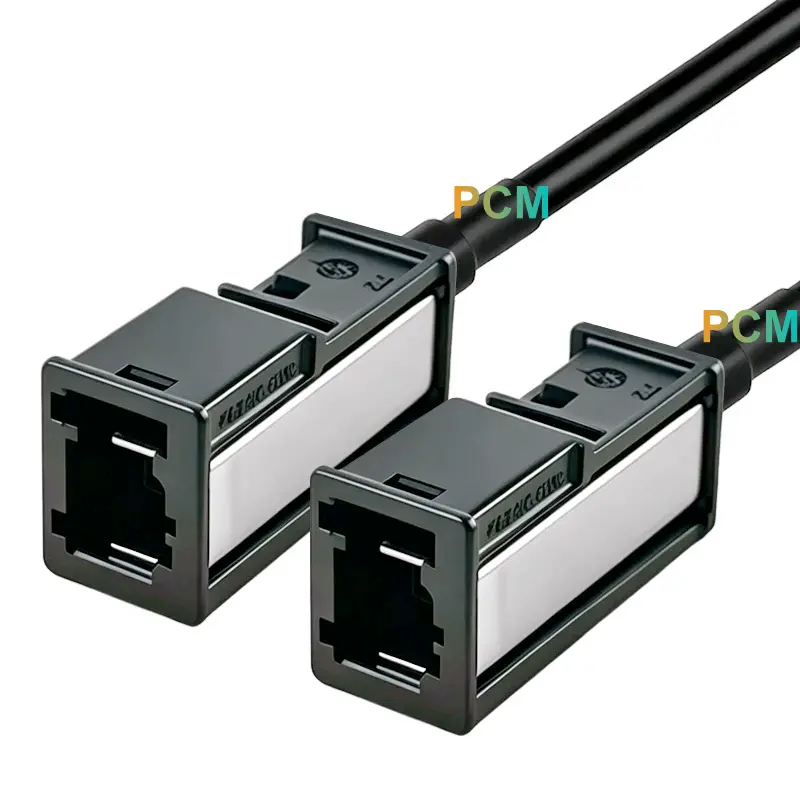

MATEnet aljzat-aljzat kábel
Azonos-Gender Interface Connection
Mindkét végén MATEnet anya interfészt használ, hogy közvetlen kapcsolatot biztosítson a kompatibilis csatlakozóportok vagy a jármű közbenső interfészek között.
A női-a-anya konfiguráció különösen hasznos olyan fejlesztői és tesztkörnyezetekben, ahol két meglévő MATEnet interfész célirányosan-beépített kábelkapcsolatot igényel a berendezés-oldali csatlakozóelrendezésének megváltoztatása nélkül.

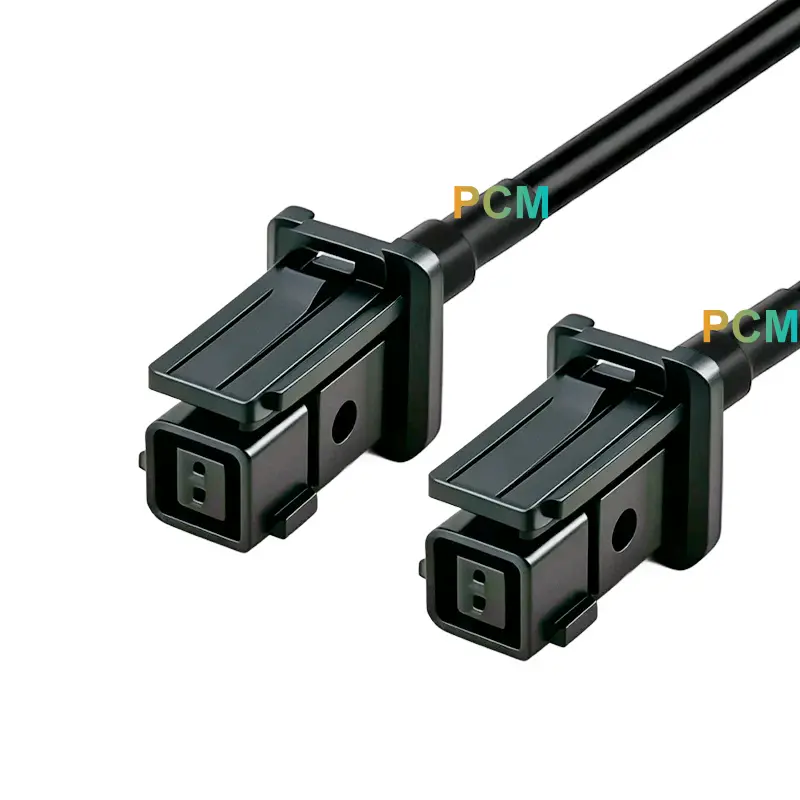

MATEnet dugasz-dugasz kábel
Kettős hím párosítási konfiguráció
Mindkét végét lezárja MATEnet apa interfészekkel a berendezések, modulok vagy közbenső kábelkötegek csatlakoztatásához, amelyek megfelelő anyacsatlakozást biztosítanak.
Ez a verzió a mérnökök számára dedikált azonos nemű{0}}kábellehetőséget biztosít, ha a hálózati architektúra mindkét végén férfi interfészt igényel, elkerülve a nemet{1}}változó adapterek szükségtelenségét a kapcsolati útvonalon.

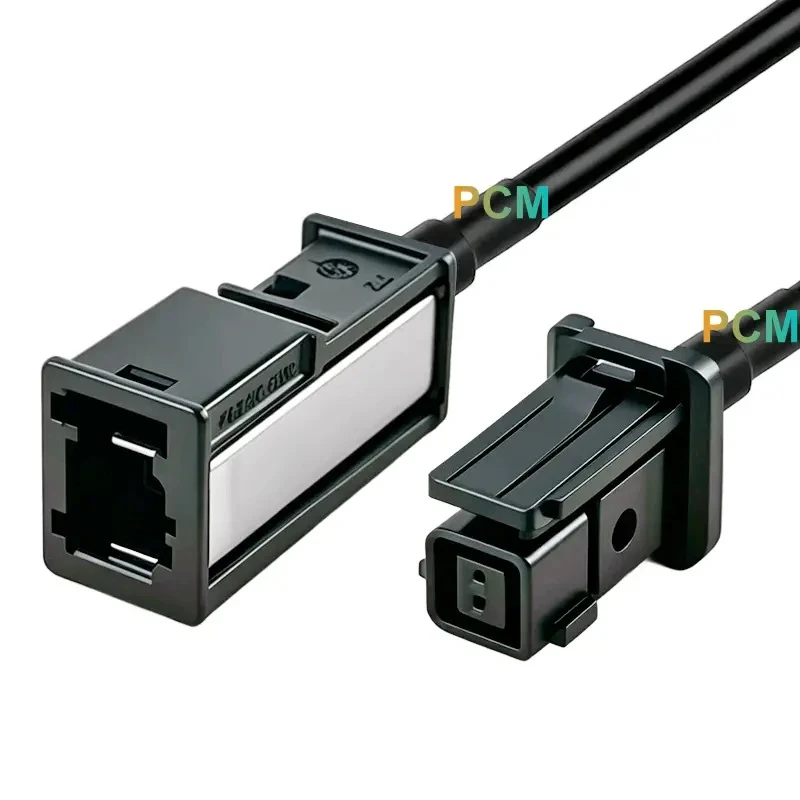

MATEnet dugasz-aljzat kábel
Inline bővítmény és interfész adaptáció
Egy MATEnet apa interfészt kombinál egy MATEnet anya interfésszel, így alkalmassá teszi egy meglévő MATEnet kapcsolat kiterjesztésére, miközben fenntartja a szükséges párosítási kapcsolatot a két vég között.
A férfitól nőig terjedő architektúra különösen praktikus az ECU fejlesztéséhez, prototípus kábelkötegekhez, tesztpadokhoz és ideiglenes hálózatbővítésekhez, ahol meg kell őrizni az eredeti interfész irányt.

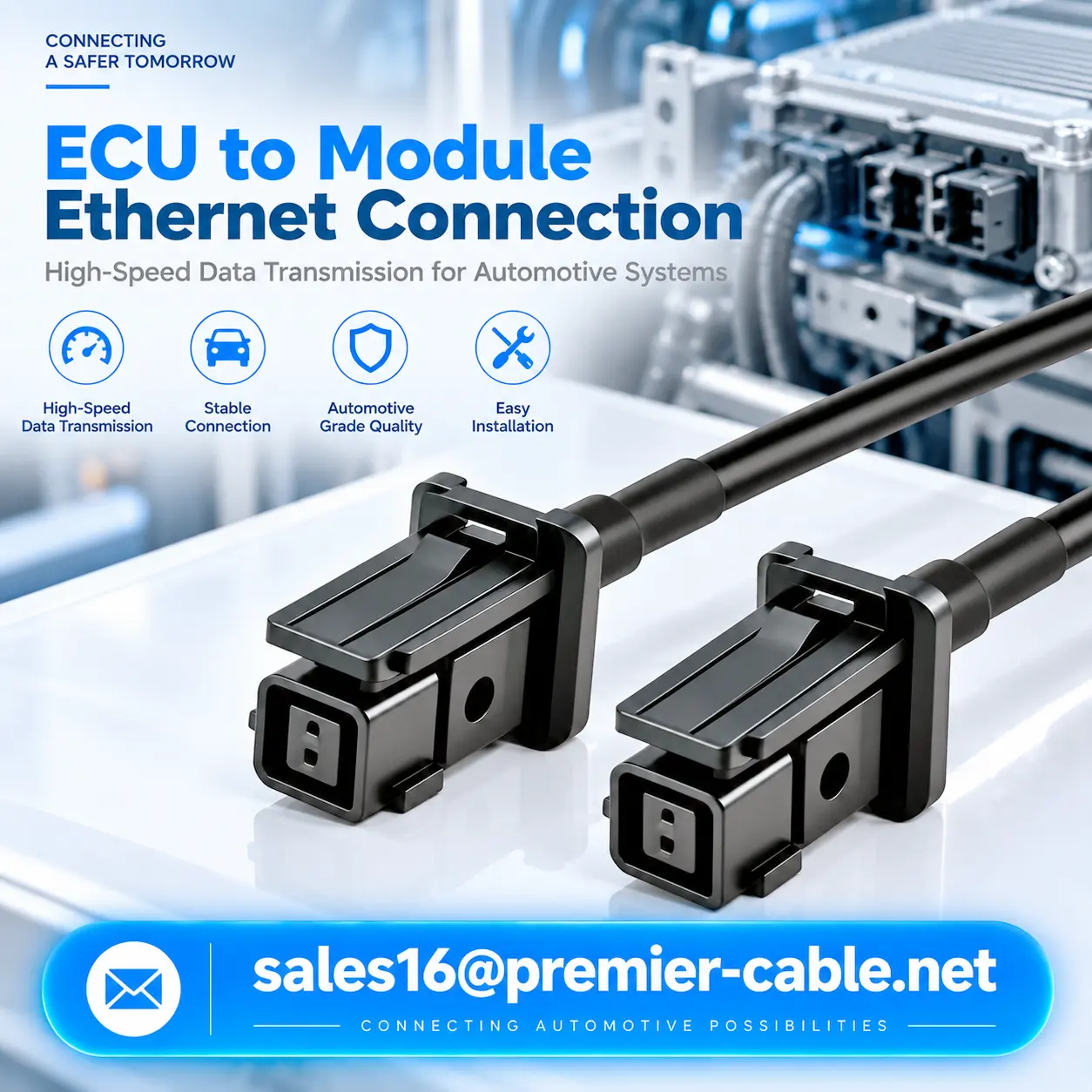

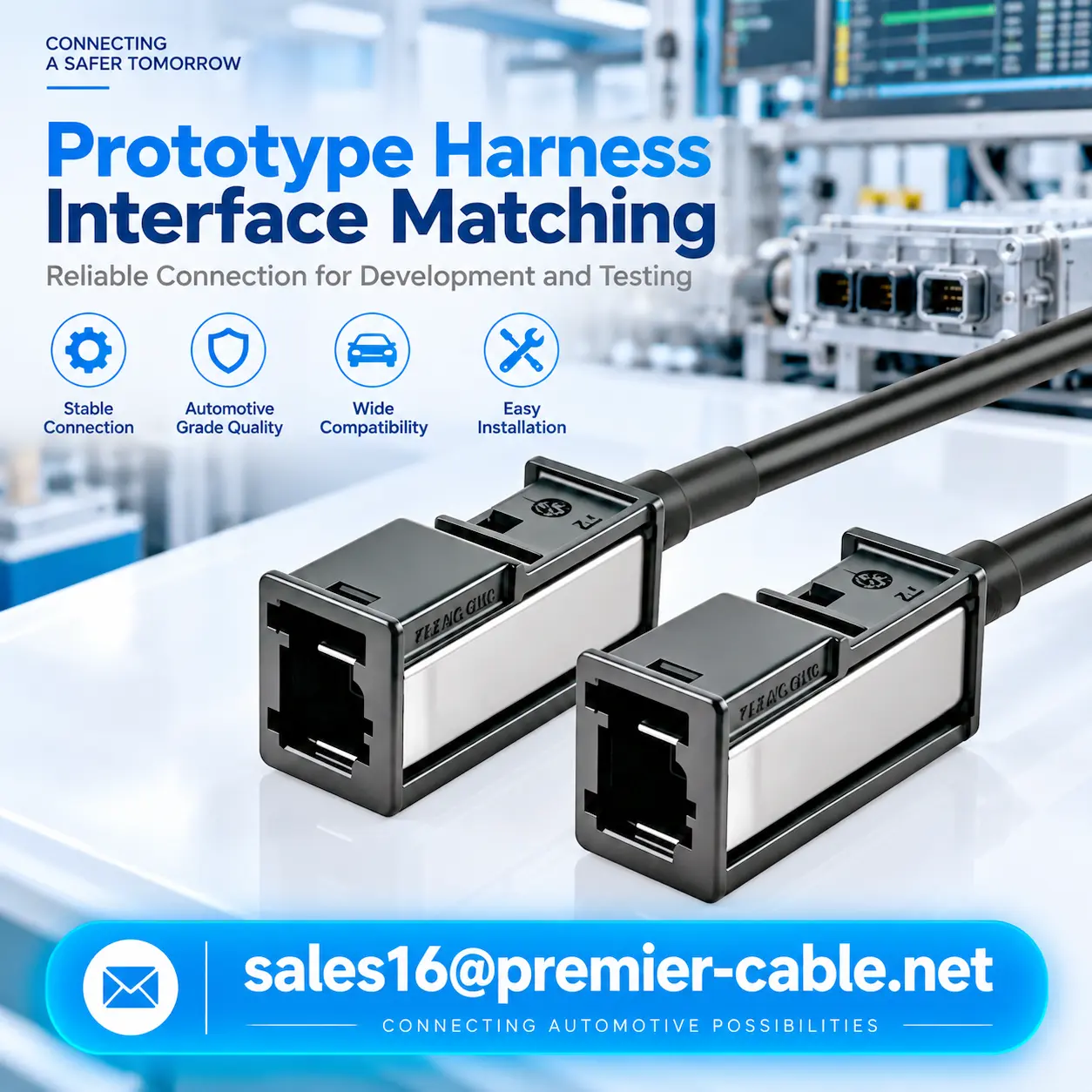

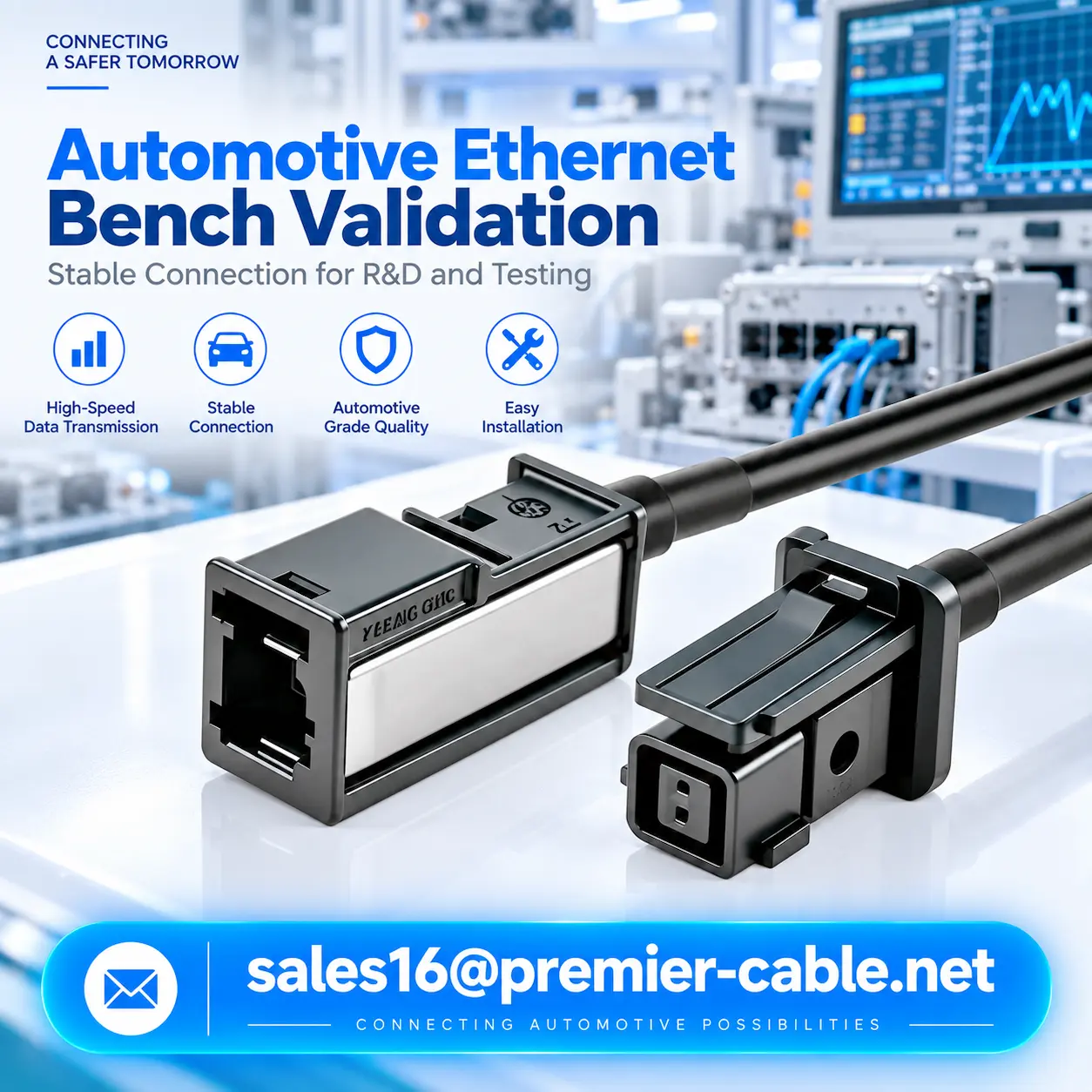

Tipikus alkalmazások
Termékjellemzők
Három párosítási konfiguráció
A nősténytől a nőig, a hímtől a férfiig és a hímtől a nőig terjedő opciók lehetővé teszik, hogy ugyanaz a MATEnet-kábelcsalád különböző felszerelési-oldali és kábelköteg--oldali párosítási követelményeket teljesítsen.
Single Port Point to Point architektúra
A többportos átszakító kábelkötegekkel ellentétben minden kábel egy dedikált fizikai csatlakozási útvonalat biztosít két MATEnet interfész között, így az útválasztás és az interfész azonosítás egyszerű.
Z kód MATEnet interfész
A 2302510-9 női konfiguráció a MATEnet Z kód mechanikus interfészt használja, segít fenntartani a tervezett párosítási orientációt a kompatibilis MATEnet összetevőkkel. A TE a 2302510-9-et Z-kódként, 2 pozíciós egyportos keretként azonosítja.
DACAR 647-4 kábelplatform
A LEONI DACAR 647-4 kábelplatformként szolgál az egész sorozatban, lehetővé téve, hogy a három csatlakozókonfiguráció konzisztens kábelkonstrukción osztozzon az autóipari Ethernet-projektekhez.
ALAPVETŐ ELŐNYÖK
Egyezzen meg a szükséges párosítási iránysal
A három nem-kombináció megkönnyíti a megfelelő kábel kiválasztását a meglévő ECU-nak, modulnak vagy kábelköteg-interfésznek megfelelően, ahelyett, hogy módosítaná a berendezés{0}}oldali csatlakozását.
Csökkentse a köztes adapterek számát
A megfelelő férfi/nő kombináció kiválasztásával kiküszöbölheti a nem{0}}módosító adapterkapcsolatokat, leegyszerűsítve a fizikai hálózati elérési utat.
A prototípus változtatások egyszerűsítése
A mérnökök válthatnak a különböző illeszkedési konfigurációk között, miközben megtartják ugyanazt a MATEnet kapcsolati koncepciót, ami akkor hasznos, ha a prototípus hardver vagy a teszt interfészek megváltoznak a fejlesztés során.
Egyszerűbb egycsatornás hálózatkezelés
A pont-pont architektúra az egyes Ethernet-kapcsolatokat fizikailag függetlenné teszi, megkönnyítve az egyes kapcsolatok irányítását, cseréjét és azonosítását a fejlesztés és az érvényesítés során.
Csatlakozási és rendelési megjegyzések
A MATEnet csatlakozó nemét a tényleges illesztési interfésznek megfelelően kell kiválasztani, nem csak a csatlakozóház megjelenése szerint.
Megrendelés előtt kérjük, erősítse meg:
- Szükséges konfiguráció: Nőtől nőig / Férfitól Férfiig / Férfitól Nőig
- A csatlakozó neme mindkét eszközön
- MATEnet kódolás
- Szükséges kábelhossz
- Tű hozzárendelés / huzalozás meghatározása
- Cél az ECU vagy a hálózati berendezés
- Címkézési követelmények
- Prototípus vagy gyártási alkalmazás
Egyedi projektek esetén a gyártás előtt ajánlott megadni a csatlakozó csatlakozó cikkszámát, az interfész fényképét vagy a huzalozási rajzot.
Termék GYIK
Q1. Milyen MATEnet csatlakozó kombinációk érhetők el?
A1.Három konfiguráció áll rendelkezésre: a MATEnet nőtől nőig, férfitól férfiig és férfitól nőig. A megfelelő verziót az ECU-n, a modulon, a jármű kábelkötegén vagy a vizsgálóberendezésen található illesztési interfészek alapján kell kiválasztani.
Q2. Mi az a TE 2302510-9?
A2.A TE Connectivity a 2302510-9-et egyetlen-portos MATEnet Z-kódházként azonosítja a női terminálokhoz. Két pozíciója van, egy 1,8 mm-es középvonal és egy kábel--a kártya konfigurációja.
Q3. A TE 2302510-9 vízálló?
A3.Nem. A TE a 2302510-9-et nem zárhatóként határozza meg. Ezért a kábelt nem szabad IP67-es vagy vízállóként forgalmazni, kivéve, ha külön tömítési megoldást terveztek és hagytak jóvá a teljes összeszereléshez.
Q4. Használható a kábel 1000BASE-T1 Automotive Ethernethez?
A4.A PCM meglévő, DACAR 647-4-et használó MATEnet összeállításai 100BASE-T1 és 1000BASE-T1 alkalmazásokhoz vannak megadva. Új projekt esetén a szükséges hálózati szabványt, kábelhosszt és a teljes összeszerelési teljesítményt a gyártás előtt meg kell erősíteni.
Q5. Testreszabható a kábelhossz és a csatlakozó kombináció?
A5.Igen. A kábelhossz, a MATEnet illeszkedési konfigurációja, a tűkiosztás, a címkézés és az egyéb összeszerelési követelmények testreszabhatók a cél ECU-nak, a jármű kábelkötegének vagy a tesztberendezésnek megfelelően.
