Deutsch DT hosszabbítókábel-szerelvények: Plug{0}}and-Play vezetékek zord környezetekhez
Előre-összeszerelt DT04-–-DT06 hosszabbítókábelek 2 tűstől 12 tűsig. IP67-zárású, 16AWG, beszerelésre kész - nincs szükség vágásra, toldásra vagy helyszíni krimpelésre. LED-es munkalámpákhoz, érzékelőkhöz, ECU-rendszerekhez, mezőgazdasági gépekhez, építőipari berendezésekhez és tengeri alkalmazásokhoz tervezték.
- A Deutsch DT hosszabbítókábel egy előre összeszerelt
- Elérhető 2 tűs, 3 tűs, 4 tűs, 6 tűs, 8 tűs és 12 tűs konfigurációkban, 16 AWG vezetékkel, névleges névleges 13 A érintkezőnként 13,5 V egyenfeszültség mellett.
- IP67-párosításkor tömített, üzemi hőmérséklet –55 foktól +125 fokig, vibráció--álló ékzár – alkalmas autóipari, mezőgazdasági, építőipari és tengeri környezetben.
- Általános alkalmazások: LED-es munkalámpa bővítés, érzékelő/működtető vezetékek, ECU és CAN busz csatlakozások, mezőgazdasági és építőipari gépek kábelkötegének utólagos felszerelése.
- Egyedi hosszúságok (0,5 m-től 10 m+-ig), kivezetési konfigurációk, öntött kivitelek és OEM címkézés MOQ-val 100 db-tól.
Meghatározás:A Deutsch DT hosszabbítókábel-szerelvény egy gyári-végződésű kábelköteg, amelynek egyik végén DT04-aljzat, a másikon pedig DT06-dugó található, így két meglévő Deutsch DT interfész között egy beépített, lezárt hosszabbítás jön létre.
📋 Tartalom
Mi az a Deutsch DT hosszabbítókábel-szerelvény?
A Deutsch DT hosszabbítókábel-szerelvény egy gyárilag{0}}összeszerelt kábelköteg, amely két meglévő Deutsch DT interfész között csatlakozik. Az egyik végén egy DT04 aljzat van (csapház); a másik végén egy DT06 csatlakozó található (aljzatház). Párosításkor zárt, rezgésálló -nyúlványt hoz létre anélkül, hogy az eredeti kábelköteg bármilyen módosítása lenne.
A vezeték elvágása, a szigetelés lehúzása, a 16-os méretű érintkezők terepen történő préselése és abban a reményben, hogy a tömítés kitart a sárszezonon keresztül, a dugós{1}}és-lejátszási hosszabbító kábel teljesen kiküszöböli ezeket a lépéseket. Gyártással kapcsolatos visszajelzéseink alapján a terepen-a krimpelt DT-csatlakozások teszik ki a jótállási visszatérítések jelentős részét-a terepjáró világítási készletekben -. A rossz krimpelési mélység és a sérült felületi tömítések a két leggyakoribb hibamód.
A Deutsch DT hosszabbító kábeleket mindenhol használják, ahol az eredeti kábelköteg túl rövid, vagy egy eszközt át kell helyezni:
- Teljesítménybővítő LED-es munkalámpákhoz és kiegészítő világításhoz
- Jelátvitel érzékelőkhöz, működtetőkhöz és sebesség-/helyzet-jeladókhoz
- ECU, CAN busz és jármű kommunikációs rendszer kábelezése
- Karbantartás és utólagos kábelezés mezőgazdasági és építőipari gépekben
- Tengeri,{0}}terepjáró és ipari vízálló áramelosztás
PCM-S-0717: 2P hosszabbítókábel

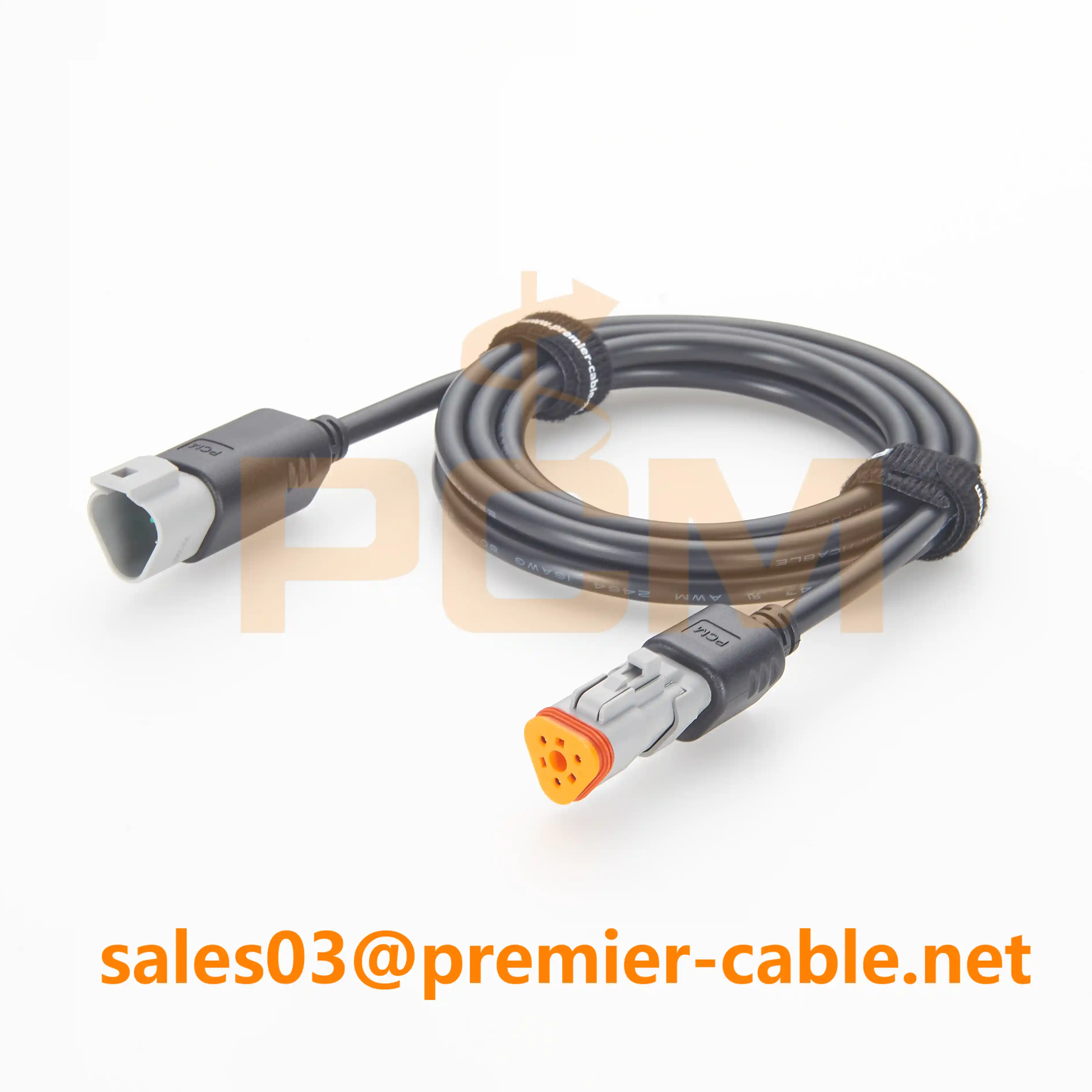

PCM-S-0718: 3P hosszabbítókábel
Deutsch DT hosszabbító kábel - Műszaki adatok
Ebben a sorozatban az összes Deutsch DT hosszabbító kábel a TE Connectivity Deutsch DT platformra (korábban Deutsch Engineered) épül. A következő specifikációk a csatlakozórendszerre és a szabványos kábelkonstrukcióra vonatkoznak.
| Paraméter | Specifikáció |
|---|---|
| Csatlakozó sorozat | Deutsch DT (TE Connectivity) |
| Kapcsolat mérete | 16-os méret (átm. 1,6 mm) |
| Jelenlegi értékelés | 13 A érintkezőnként (folyamatos, 23 fok) |
| Névleges feszültség | 13,5 V DC (rendszer) / 500 V AC (dielektromos ellenállás) |
| Vezetékmérő | 16 AWG szabvány (14–20 AWG kompatibilis) |
| Vízálló minősítés | IP67 (párosított állapot, az IEC 60529 szerint) |
| Üzemi hőmérséklet | −55 foktól +125 fokig |
| Érintkezési ellenállás | Kisebb vagy egyenlő, mint 5 mΩ kezdeti |
| Párzási ciklusok | 100+ ciklus (a TE Connectivity specifikációi szerint) |
| Rezgésállóság | Ékzár + interfész tömítés; megfelel a SAE J1455 vibrációs profiloknak |
| Szigetelő anyag | Hőre lágyuló nylon (üveggel{0}}töltött) |
| Tömítés | Szilikon felületi tömítés + huzaltömítés minden üregben |
| Pin konfigurációk | 2P, 3P, 4P, 6P, 8P, 12P |
| Szabványos kábelhossz | 1 m, 2 m (egyedi 0,5-10 m elérhető) |
Mérnöki megjegyzés:A 13 A besorolás 23 fokos környezeti hőmérsékletre vonatkozik. +105 fokos motortér-hőmérséklet esetén csökkenjen körülbelül 7–8 A-re érintkezőnként. Mindig ellenőrizze az aktuális követelményeket a TE Connectivity DT sorozat teljes leértékelési görbéje alapjánDeutsch DT adatlap.
PCM-S-0722: 12P hosszabbító kábel – teljes 12 tűs DT konfiguráció
Miért számít a Plug{0}}and-Play kábelezés zord környezetben?
Kíméletlen környezetben a vezetékek meghibásodását nem csak elektromos túlterhelés okozza. A tömítetlen toldásokon keresztüli nedvesség behatolása, a vibráció-indukálta mikro-feszülés a rosszul préselt érintkezőknél, a porszennyeződés a szabadon hagyott üregekben és az inkonzisztens helyszíni telepítési minőség mind hozzájárulnak az idő előtti meghibásodáshoz.
Az előre összeszerelt Deutsch DT hosszabbítókábel a gyártási szakaszban kezeli ezeket a meghibásodási módokat, ahelyett, hogy a helyszíni technikusokra bízná az időkényszer miatt:
- Ellenőrzött krimpelési minőség.A gyári krimpelés kalibrált applikátorokat használ húzó{0}}teszt-ellenőrzéssel (a TE Connectivity specifikációja szerint: 80 N vagy annál nagyobb húzóerő a 16-os érintkezőkön). A kézi kézi-préselési eszközök változó eredményeket produkálnak.
- 1. naptól lezárva.A felületi tömítéseket és a huzaltömítéseket a szállítás előtt-előre telepítjük és ellenőrizzük. Gyártási tapasztalataink szerint körülbelül minden nyolcadik helyszínen összeszerelt DT-csatlakozásnál van egy rosszul elhelyezett huzaltömítés, amely lehetővé teszi a nedvesség elvezetését.
- Nincs heveder módosítás.Az eredeti OEM kábelköteg sértetlen marad. Ez megőrzi a jótállást, és egyszerűvé teszi a jövőbeni hibaelhárítást - válassza le a bővítményt, és tesztelje mindkét oldalt egymástól függetlenül.
- Gyorsabb telepítés.A plug{0}}and-kábel 60 másodpercen belül telepíthető. Egyetlen DT csatlakozópár helyszíni összeszerelése (szalag, krimpelés, behelyezés, ellenőrzés, tömítés) általában 8–15 percet vesz igénybe a tűk számától és a technikus tapasztalatától függően.
PCM-S-0719: 4P hosszabbítókábel - Tipikus helyszíni felhasználású termék
⚠️ Gyakori működési hiba:A sáros körülmények között üzemelő mezőgazdasági gépeken a nem megfelelően tömített DT toldások kapilláris hatására 30-50 mm-re képesek felszívni a nedvességet a huzal mentén. Egy szezonon belül a réz oxidációja annyira megnöveli az érintkezési ellenállást, hogy időszakos érzékelőkiesést okozzon. A gyárilag-zárt hosszabbító kábel kiküszöböli ezt a hibaút.
A Deutsch DT hosszabbítókábelek általános alkalmazásai
A Deutsch DT sorozatot eredetileg a Deutsch Engineered (jelenleg TE Connectivity) tervezte nehéz{0}}teherautók és off{1}}autópályás alkalmazásokhoz. A hosszabbító kábelek öröklik ezt a strapabíróságot, és öt elsődleges alkalmazási kategóriát szolgálnak ki.
| Alkalmazás | Tipikus tűszám | Miért alkalmasak a DT hosszabbítókábelek? | Példa |
|---|---|---|---|
| LED-es munkavilágítás és kiegészítő világítás | 2 tűs, 4 tűs | A lámpákat gyakran a tetőre/lökhárítóra{0}}a kapcsoló kábelkötegétől távol szerelik fel; a lezárt csatlakozás túléli a lemosást | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Érzékelők és működtetők | 3 tűs, 4 tűs | A helyzetérzékelők, sebességmérők és mágnesszelepek stabil jelfolytonosságot igényelnek vibráció alatt | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, CAN busz és vezérlő modulok | 8 tűs, 12 tűs | Több-áramkörű csatlakozások a motor kábelkötegéhez, a sebességváltó vezérléséhez és a kommunikációs busz vezetékeihez | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Mezőgazdasági és építőipari gépek | 2-12 tűs (változó) | Helyszíni javítás, utólagos felszerelés és szezonális felszerelés, ahol az eredeti kábelkötegnek sértetlennek kell maradnia | Teljes körű PCM-S-0717 - PCM-S-0722 |
| Tengeri, tere{0}}és ipari | 2 tűs, 6 tűs | Sópermet, bemerítés, UV-sugárzás - IP67 védettségű, zárt csatlakozórendszer kültéri állandó telepítéshez | PCM-S-0717 (2P), PCM-S-0720 (6P) |
LED-es munkalámpák - A leggyakrabban használt eset
Gyártási nyilvántartásunkban a Deutsch DT hosszabbítókábel-rendeléseinek több mint felét a LED-es munkalámpák, fénysávok és segédlámpák teszik ki. Az ok egyszerű: a lámpákat a berendezések fizikai szélső pontjaira szerelik fel (tetőrudak, lökhárítókeretek, gémkarok), és a gyári kábelköteg szinte soha nem éri el.
A 2-tűs hosszabbító (PCM-S-0717) az egyszerű tápcsatlakozásokat 13 A --ig képes kezelni, amely elegendő a legtöbb 150 W alatti LED-sávhoz, 12 V-on. A fényerő-szabályozással, villogóval vagy színhőmérséklet-szabályozással rendelkező világítási rendszerekhez egy 4 tűs tápkábel (PCM-S két vonalú) autós07 plusz 9 vonal.
PCM-S-0720: 6P hosszabbítókábel – Autóipar és tengerészet
ECU és CAN-busz - Ahol a PIN-szám és a Pinout a legfontosabb
A motorvezérlő egységek, sebességváltó-vezérlők és CAN-busz-csomópontok 8-tűs és 12-tűs DT-csatlakozókat használnak. Ezekben az alkalmazásokban a bekötési sorrendnek (kivezetésnek) pontosan meg kell egyeznie a rendszer kialakításával – egyetlen érintkezőcsere a CAN-H-t a földre irányíthatja, ami károsíthatja az adó-vevő IC-t.
Több-tűs ECU-bővítmények esetén azt javasoljuk, hogy a vásárlók adják meg az adott kivezetési diagramot, vagy hivatkozzanak az OEM-csatlakozó cikkszámára (pl. DT04-8P 1–2=érintkezőkkel CAN-H/L, 3–4=12V/GND, 5–8=analóg bemenetekkel). A gyártási minőségellenőrzési folyamatunk része az egyedi pinout ellenőrzés.
PCM-S-0721: 8P hosszabbító kábel - ECU és motor kábelköteg
Elérhető Deutsch DT hosszabbító kábel konfigurációk
A Premier Cable hat szabványos Deutsch DT hosszabbítókábel-konfigurációt kínál, amelyek lefedik a teljes DT tűs{0}}számtartományt. Mindegyik eredeti TE Connectivity DT04/DT06 házat használ, gyári-16-os méretű préselt érintkezőkkel és szilikon huzaltömítésekkel.
| Alkatrészszám | A csatlakozó | B csatlakozó | Huzal | Hossz | Aktuális (tűnként) | Tipikus alkalmazások |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | LED-lámpák, tápcsatlakozás, alacsony feszültségű{0}}jel |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Érzékelők, aktuátorok, táp + jel vezetékek |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | LED-es munkalámpák, érzékelők, vezérlő eszközök |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Autóipari, tengeri, LED rendszerek, ipari |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Motor kábelköteg, ECU, sebességváltó, érzékelő rendszerek |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Busz, mezőgazdasági gépek, vezérlő modulok |
A legtöbb vásárlási helyzetben a szükséges érintkezők számát már a berendezés illesztő csatlakozója vagy a kapcsolási rajz határozza meg. A legfontosabb tényezők, amelyeket a vásárlóknak meg kell erősíteniük, a következők: csatlakozó konfiguráció, kábelhossz, vezetékhossz, kivezetési sorrend és működési környezet.
A szabványos hosszabbítókábeleken túl a Premier Cable elosztó- és Y-adapter-konfigurációkat is kínál olyan alkalmazásokhoz, amelyek egy-–-két jel- vagy áramelosztást igényelnek a Deutsch DT interfészen keresztül:
PCM-S-0723: egy-elosztó-adapter
PCM-S-0724: Egy---Két Y-elosztó vezetékekkel
Deutsch DT hosszabbító kábel vs vágás, toldás vagy újra{0}}crimp
Ha a kábelköteget meg kell hosszabbítani, a plug{0}}and-kábel alternatívája az eredeti vezeték elvágása és a hossz manuális növelése. Ez az összehasonlítás a helyszíni telepítés körülményei alapján-összefoglalja a kompromisszumokat.
| Összehasonlító elem | Deutsch DT hosszabbító kábel | Vágás, összeillesztés vagy újra{0}}krimpelés |
|---|---|---|
| Telepítési idő | < 60 seconds (plug in) | 8-15 perc csatlakozásonként |
| Eredeti kábelköteg | Megőrizve: - nincs módosítás | Véglegesen megváltozott |
| IP67 tömítés integritás | Gyári{0}}ellenőrzött pecsét | A tömítés beszerelésétől függ |
| Crimp minőség | Gépi-préselés, húzás-tesztelt (nagyobb vagy egyenlő, mint 80 N) | A - változó az eszköztől és a készségtől függ |
| Rezgésállóság | Ékes zár + kettős tömítés | A tompa illesztés vagy forrasztás kifáradhat |
| Hibaelhárítás | Csatlakoztassa le a csomópontnál, tesztelje mindkét oldalt | A kötésen keresztül kell nyomon követni |
| Garancia hatása | OEM kábelköteg érintetlen | Érvénytelenítheti a kábelköteg garanciáját |
| Ismételhetőség (kötegelt) | Minden kábel egyforma | A minőség egységenként változik |
| Költség csatlakozásonként | Magasabb anyagköltség, alacsonyabb munkaerőköltség | Alacsonyabb anyagköltség, magasabb munkaerőköltség |
| Alkalmas | Helyszíni karbantartás, utólagos felszerelés, OEM készletek, sorozatgyártás | Egyszeri-javítás, ha nem áll rendelkezésre hosszabbító kábel |
Helyszíni karbantartáshoz, gépek utólagos felszereléséhez, LED-es világítás telepítéséhez, kis{0}}--közepes sorozatú gyártáshoz és minden olyan alkalmazáshoz, ahol a kábelköteg-garancia vagy a jövőbeni szervizelhetőség számít, az előre-összeszerelt Deutsch DT hosszabbító kábel a praktikusabb választás. A kézi toldás csak egyszeri sürgősségi javítások esetén elfogadható, ha nem áll rendelkezésre cserekábel.
PCM-S-0725: 2P DT nőtől AMP férfiig
PCM-S-0726: 2P DT Female – AMP Female
Amit a vásárlónak meg kell erősítenie rendelés előtt
A teljes specifikációk lekérdezés közbeni megadása lerövidíti az árajánlat átfutási idejét, és elkerüli a minta iterációját. Itt van az a hét paraméter, amely meghatározza, hogy szabványos kábel működik-e, vagy egyedi összeszerelés szükséges.
1. Csatlakozó konfigurációja
Ellenőrizze a ház pontos típusát: DT04-2P - DT06-2S, DT04-4P - DT06-4S, DT04-8P - DT06-8S vagy DT04-12P - DT06-12S. Ha a berendezésen lévő csatlakozó csatlakozó nem szabványos Deutsch DT, szükség lehet hibrid vagy adapterkábelre.
2. Kábel hossza
A szabványos hosszúságok 1 m és 2 m. Egyedi hosszúságok 0,5 m és 10 m+ között kaphatók. 5 m-nél hosszabb hosszok esetén 16 AWG mellett számítsa ki a feszültségesést: 13 A-nél 5 m felett (10 m-es teljes áramkör) a csökkenés körülbelül 0,65 V 12 V-os rendszeren - a legtöbb világítási és érzékelőalkalmazás tűréshatárán belül, de ellenőrizze az áramérzékeny ECU-áramköröket.
3. Huzalmérő
A 16 AWG szabvány a 16-os méretű DT érintkezőrendszerhez (13 A névleges feszültség 23 fokon). A lehetőségek a következők:
- 14 AWG:Nagyobb áramkapacitás (18 A-ig), merevebb kábel, nagyobb hajlítási sugár
- 18 AWG:Csak jel{0}}alkalmazások, rugalmasabb, alacsonyabb költség
- 20 AWG:Csak alacsony{0}}áramú érzékelők (< 5 A), maximum flexibility
4. Kivezetés és bekötési sorrend
A szabványos kábelek egyenes{0}}átmenő vezetékeket használnak (1-es érintkező az 1-es érintkezőhöz, 2-es érintkező a 2-es érintkezőhöz stb.). Ha az alkalmazás keresztezést vagy egyedi bekötési sorrendet igényel, adjon meg egy kiosztási táblázatot, vagy hivatkozzon a berendezés kapcsolási rajzára.
5. Környezeti követelmények
A szabványos Deutsch DT csatlakozók IP67 besorolásúak, ha csatlakoztatják őket. Az 1 méternél nagyobb mélységbe merülést vagy hosszan tartó mosási expozíciót igénylő alkalmazásokhoz adjon meg olyan felülöntött csatlakozóvégeket, amelyek IP68/IP69K-szintű tömítést biztosítanak a kábelbemenetnél.
6. Kábelépítés
- Öntött és összeszerelt (helyszíni-szervizelhető) csatlakozóvégek
- PVC vs PUR vs TPE köpeny (UV-állóság, rugalmasság, vegyszerállóság)
- Hullámszövet, fonott hüvely vagy hőre{0}}zsugorodás elleni védelem
- Kábelcímkézés, színkódolás vagy egyedi jelölések
Gyakran Ismételt Kérdések
Mi a Deutsch DT hosszabbítókábel IP besorolása?
A Deutsch DT csatlakozórendszer IP67-es besorolású, ha teljesen össze van kötve, ami azt jelenti, hogy az IEC 60529 szerint ellenáll az ideiglenes vízbe merítésnek 1 m mélységig 30 percig. A túlöntött változatok IP68/IP69K besorolást érhetnek el a hosszan tartó merülés vagy a nagy{6}}nyomású mosás esetén.
Használhatok DT hosszabbító kábelt a CAN Bus vezetékekhez?
Igen. 8-tűs és 12-tűs Deutsch DT hosszabbítókábelek (PCM-S-0721, PCM-S-0722) támogatják a CAN-busz csatlakozásokat. Győződjön meg arról, hogy a kivezetés pontosan megegyezik a CAN-H, CAN-L, tápellátás és földelés hozzárendeléseivel. Rendeléskor adja meg a kivezetési diagramot, hogy elkerülje az átültetési hibákat.
Mekkora maximális áramerősséget hordozhat egy 16AWG DT kábel?
Minden 16-os méretű érintkező 13 A folyamatos 23°-os környezeti hőmérsékleten. Magasabb hőmérsékleten (+105 fok), csökkentse körülbelül 7-8 A-re. Nagyobb áramerősségű alkalmazásokhoz 14 AWG vezetéket lehet megadni, bár az érintkezési névleges érték a 13 A tűnkénti határérték marad.
Hogyan választhatok a 2 és 12 tűs konfigurációk között?
A tűk számát a meglévő berendezés csatlakozója vagy kapcsolási rajza határozza meg. Az egyszerű LED tápáramkörök 2 érintkezőt használnak. A tápellátással, jellel és földeléssel rendelkező érzékelők 3 érintkezőt használnak. A több áramkörrel rendelkező ECU- és CAN-busz-rendszerek 8 vagy 12 tűs érintkezőket használnak. Illessze a berendezés meglévő csatlakozó csatlakozóját.
Deutsch DT hosszabbító kábelre van szüksége projektjéhez?
- 2-12 tűs DT04/DT06 hosszabbító kábelek raktáron
- IP67 védettségű, 16AWG, gyári-préselés és húzás-tesztelt
- Egyedi hosszúságok, tűkivágások és öntött opciók állnak rendelkezésre
- IPC/WHMA{0}}A-620 Class 2 kidolgozási szabvány
- Tömeges árképzés az OEM- és flottakarbantartási programokhoz
