NMEA 2000 kábel és csatlakozó útmutató:
Amit vásárlás előtt tudnia kell
Ha új hajót szerel fel vagy egy meglévő tengeri elektronikai rendszert fejleszt, az NMEA 2000 szinte biztosan a beszélgetés részét képezi. Ez az útmutató mindent tartalmaz, amit a vevőnek tudnia kell: szerkezet, kábelek, csatlakozók, határértékek és mit kell ellenőrizni vásárlás előtt.
💡 Kulcselvitelek
- NMEA 2000egy plug{0}}and-tengeri hálózati szabvány, amely CAN-buszon alapul, és felváltja a régebbi NMEA 0183 soros protokollt.
- A hálózat agerinc-és-drop architektúra: egy fő főkábel T-csatlakozókkal és minden eszközhöz leágazó rövid kábellel.
- Két csatlakozási formátum létezik:Mikro-C(M12, névleges 4A, kisebb készülékekhez) illMini(7/8 hüvelykes, névleges 8A, nagyobb rendszerekhez).
- A gerinc hossza korlátozott100 méter; egyetlen csepp kábel sem haladhatja meg6 méter, 78 méter alatti teljes ejtőhosszal.
- Maximális50 készülékegyetlen NMEA 2000 hálózathoz csatlakozhat.
- A gerinc mindkét végét ezzel kell lezárni120 ohmos terminátorok- gyakran kihagyott lépés a telepítés során.
📋 Tartalom
- Mi az NMEA 2000?
- NMEA 2000 vs. NMEA 0183: Miért fontos a frissítés?
- Hogyan épül fel az NMEA 2000 hálózat?
- NMEA 2000 kábeltípusok: Micro, Mid és Mini
- NMEA 2000 csatlakozó formátumok: Micro-C vs. Mini
- Hálózattervezési szabályok: hossz, eszközök és teljesítmény
- Mit kell ellenőrizni az NMEA 2000 kábelek és csatlakozók vásárlása előtt
- Gyakori NMEA 2000-t használó eszközök és GYIK
01 · Mi az NMEA 2000?
Az NMEA 2000 -, amelyet gyakran N2K - néven rövidítenek, egy tengeri elektronikai hálózati szabvány, amelyet a National Marine Electronics Association (NMEA) fejlesztett ki, és IEC 61162-3 néven tettek közzé. Meghatározza, hogy a fedélzeti eszközök hogyan kommunikálnak egymással egy megosztott hálózati kábelen keresztül, lehetővé téve a GPS-vevők, térképplotterek, motormonitorok, AIS transzponderek, autopilóták, mélységi hangjelzők, fúvós hangszerek és egyéb elektronikai eszközök valós időben történő adatcseréjét.
A mögöttes technológia aController Area Network (CAN busz), ugyanaz a kommunikációs protokoll, amelyet az autóiparban és a nehéz tehergépjárművekben{0}}használnak. Az NMEA 2000 CAN-buszt alkalmaz a tengeri környezetben szabványos csatlakozókkal, kábelspecifikációkkal, áramelosztással és meghatározott üzenetformátummal, paramétercsoportszámok (PGN) használatával.
A legfontosabb gyakorlati előny azplug{0}}and-együttműködés: bármely gyártó tanúsítvánnyal rendelkező NMEA 2000 eszköze csatlakozhat más gyártók eszközeit tartalmazó hálózathoz, és egyéni konfiguráció nélkül kommunikálhat. Ez jelentős előrelépés a régebbi NMEA 0183 szabványhoz képest.
02 · NMEA 2000 vs. NMEA 0183: Miért fontos a frissítés
Az NMEA 0183 RS-422 soros kommunikációt használ egy adóval (beszélővel) és több vevővel (hallgatóval) minden dedikált vezetékpáron. Minden csatlakozás ponttól-pontig- történik, ami azt jelenti, hogy az eszközök hozzáadásához további vezetékek futtatása és az egyre bonyolultabb kapcsolási rajzok kezelése szükséges. Az NMEA 2000 körülbelül 50-szer gyorsabban továbbítja az adatokat, mint az NMEA 0183, ami elengedhetetlen a valós idejű alkalmazásokhoz.
| Funkció | NMEA 0183 | NMEA 2000 |
|---|---|---|
| Építészet | Ponttól-pontig- | Több{0}}eszközös busz |
| Adatátviteli sebesség | 4800 bps | 250 000 bps |
| Maximum eszközök hálózatonként | Huzalozás korlátozza | 50 csomópont |
| Áramellátás | Külön kábelezés | A gerincbe integrálva |
| Telepítés | Összetett, -eszközfüggő | Plug{0}}and-play |
| Márkák közötti-kompatibilitás | Korlátozott | Szabványosított |
| Adatformátum | ASCII mondatok | Bináris PGN-ek |
Megjegyzés: Az NMEA 0183 eszközök átjárókonvertereken keresztül integrálhatók NMEA 2000 hálózatokba, de fordítva nem.
03 · Hogyan épül fel az NMEA 2000 hálózat
Az NMEA 2000 hálózat gerinc-és-drop (trunk-és-spur) topológiát követ. Ennek a szerkezetnek a megértése elengedhetetlen a kábelvásárlások helyes megtervezéséhez.
gerinc (trunk kábel)
A hajón áthaladó főkábel. Adatokat és tápellátást (12V DC) továbbít öt vezetéken: CAN High, CAN Low, Shield, Power (+) és Ground (-). Folyamatos futásnak kell lennie (nem ciklusnak).
T-Csatlakozók és ejtőkábelek
A T-csatlakozóminden eszköz gerincébe be van helyezve.Dobd le a kábeleketfut a T-csatlakozóról közvetlenül az eszközre. Az eszközöket nem lehet leláncolni-egy csepp kábelről.
Terminátorok és Power Tap
A 120 ohmos terminátorhelyen kell telepítenimindegyik végéta gerincből a jel visszaverődésének megakadályozása érdekében. A hálózathoz dedikáltPower Tapcsatlakozik az edény 12 V-os tápellátásához.
04 · NMEA 2000 kábeltípusok: Micro, Mid és Mini
Az NMEA 2000 a DeviceNet kábelszabványt használja, amely három méretben kapható. A kábel típusának megválasztása befolyásolja az áramkapacitást, a gerinchálózati hosszkorlátokat és a csatlakozó formátumát.
| Kábel típusa | Vezetőmérő | Jelenlegi kapacitás | Max gerinc | Tipikus használat |
|---|---|---|---|---|
| Mikro (Lite) | 22 AWG | 3A | 100 m | Kishajók, alacsony fogyasztású{0}}érzékelő hálózatok |
| Középső | 18 AWG | 4–8A | 100 m | Közepes méretű-edények, vegyes eszközterhelés |
| Mini (nehéz) | 13–16 AWG | 8A | 100 m | Nagyobb hajók, nagy{0}}teljesítményű eszközhálózatok |
Fontos megjegyzések:100 méteres gerinchosszúság vonatkozikmindenkábel típusok. A különbség az aktuális kapacitás, nem a távolság. Minden kábeltípus támogatja a legfeljebb 6 méteres ejtőkábel hosszúságot.
05 · NMEA 2000 csatlakozó formátumok: Micro-C vs. Mini
Az NMEA 2000 rendszerekben két csatlakozóformátumot használnak. Nem cserélhetők fel - a csatlakozó formátumának meg kell egyeznie a kábel típusával és a csatlakoztatott eszközzel.

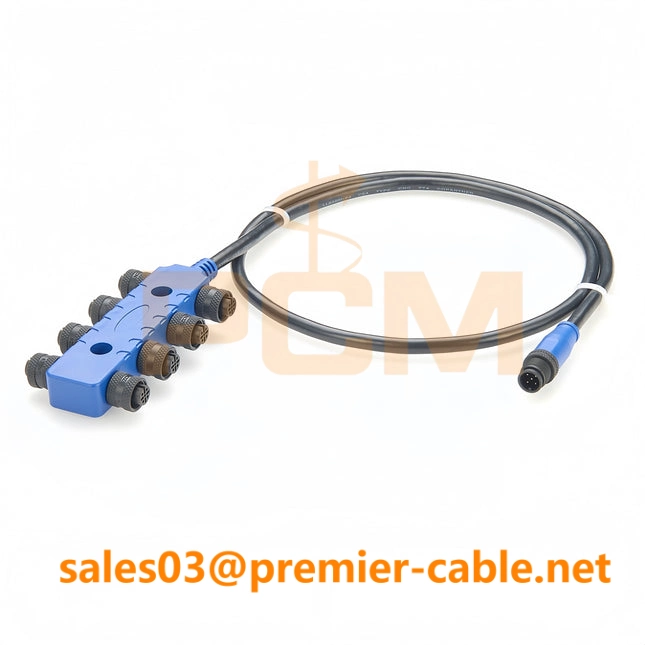

Micro-C csatlakozó (M12 5-Pin)
A leggyakoribb NMEA 2000 csatlakozó formátum, Micro és Mid kábellel használják. Az M12 kör alakú csatlakozón alapul, menetes rögzítőgyűrűvel (M12 × 1,0 mm). Ideális kormányállásokhoz, műszerfalakhoz és a fedélzet alatti-érzékelőkhöz.
- Névleges áram: 4A
- Névleges feszültség:60V AC/DC
- Érintkezési ellenállás:5 mΩ vagy annál kisebb
- Tipikus felhasználás:Érzékelők, kis kijelzők, GPS modulok, mélységjelzők
Mini csatlakozó (7/8 hüvelykes, 5 tűs)
Nagyobb, 7/8 hüvelykes menetes testet (7/8-16 UNF) használ, ugyanolyan 5 tűs elrendezéssel. Közepes és mini (Heavy) kábellel használható, és támogatja a nagyobb áramterhelést. A legalkalmasabb motorházi berendezésekhez és jelentős teljesítményű hálózatokhoz.
- Névleges áram: 8A
- Névleges feszültség:300V AC/DC
- Érintkezési ellenállás:5 mΩ vagy annál kisebb
- Tipikus felhasználás:MFD-k, robotpilóták, motorfigyelők, nagy hajóhálózatok
Melyiket válasszam?A legtöbb szabadidős hajóhozMikro-Ca csatlakozók és a Micro/Mid kábel az alapfelszereltség. Kereskedelmi hajókhoz vagy erős áramterheléshez válassza eztMini.
06 · Hálózattervezési szabályok: hossz, eszközök és teljesítmény
A kábelek vásárlása előtt térképezze fel hálózatát az NMEA 2000 szabvány által meghatározott szigorú határértékekhez:
- A gerinc hossza:Maximum 100 méter minden kábeltípushoz.
- Cseppkábel hossza:Maximum 6 méter kábelenként. Ez nem hosszabbítható meg nagyobb kábelhossz használatával.
- Teljes kábelhossz:A hálózaton lévő összes ejtőkábel összege nem haladhatja meg a 78 métert.
- Eszközök száma:Maximum 50 fizikai csomópont hálózatonként.
- Felmondás:Egy 120-ohmos, 1/4 wattos terminátor a gerincvezeték mindkét végén – összesen két terminátor. A hálózat mindkettő nélkül nem fog megfelelően működni.
- Hatalom:A gerinchálózati tápegységet a kábeltípusnak megfelelően kell biztosítani. Egyetlen hálózati láb nem haladhatja meg a kábel névleges áramát.
- Minimális kábelminőség:Olyan kábeleket használjon, amelyek megfelelnek vagy meghaladják a kiválasztott kábelosztályhoz tartozó DeviceNet szabványt, hogy megakadályozzák a jel romlását.
07 · Mit kell ellenőrizni az NMEA 2000 kábelek és csatlakozók vásárlása előtt
- Csatlakozó formátum kompatibilitás:Ellenőrizze, hogy eszközei Micro{0}}C vagy Mini csatlakozót használnak-e. A formátumok keveréséhez adapterek szükségesek.
- A kábel hosszának pontossága:Mérje meg a tényleges kábelhosszakat a hajón - és ne egyenes{1}}vonaltávolságot. Adjon hozzá 20–30%-ot az egyenes vonalú{5}mérésekhez, hogy figyelembe vegye az útválasztást.
- Tanúsítvány állapota:Az NMEA 2000 által jóváhagyott vagy tanúsított kábelek átmentek a fizikai hardver teszteken. Kritikus alkalmazásokhoz használjon tanúsított alkatrészeket.
- Vezető anyag:Győződjön meg arról, hogy a vezető ónozott réz, nem pedig CCA (réz-bevonatú alumínium).
- Csatlakozó tömítés:A tengeri{0}}minőségű csatlakozókat vízállóságra kell besorolni (pl. IP67/IP68). Ellenőrizze a csatlakozó IP-besorolását, ne csak a kábelköpenyét.
- Cseppkábel mennyisége:Eszközönként egy T-csatlakozóra és egy cseppkábelre van szüksége. Számolja meg az összes csatlakoztatni kívánt eszközt.
08 · Gyakori eszközök az N2K-n
- Chartplotterek és MFD-k:Garmin, Simrad, Raymarine, Furuno, Lowrance
- GPS/GNSS vevők:Helyzetadatok betáplálása a hálózatba
- Motor átjárók:A J1939 adatokat NMEA 2000 PGN-re fordítja
- Mélységmérő/Sonar:Halkeresők, fenéktérképezés
- AIS transzponderek:Ossza meg a hajó helyzeti adatait
- Autopilóták:Irány/navigációs adatok fogadása
- Fúvós/sebesség hangszerek:Hajótestre szerelt-vagy árboc-érzékelők
- VHF rádiók:GPS-szel integrált DSC
- Tank monitorok:Üzemanyag, víz, hulladék
Gyakran Ismételt Kérdések
Keverhetem a Micro{0}}C és a Mini csatlakozókat?
Igen, adapterekkel. A hálózati protokoll azonos -, az egyetlen különbség a fizikai csatlakozó. A teljesítményt korlátozó tényező azonban mindig a legalacsonyabb -névleges kábelszegmens.
Meghosszabbíthatom az ejtőkábelt 6 méternél tovább?
Nem. Ez szigorú specifikációs követelmény. A hosszabb kábelek jelvisszaverődést és instabilitást okoznak. Helyezze a gerincet közelebb az eszközhöz.
Mi történik, ha elfelejtem a terminátorokat?
A hálózat általában részben működik, de erős jelvisszaverődéstől és interferenciától szenved. Mindig szerelje fel mindkét 120 ohmos lezárót.
A térképplotterem azt mutatja, hogy "nincs NMEA 2000 hálózat". Mit kell ellenőrizni?
Először ellenőrizze a lezárást. Ezután ellenőrizze a gerinchálózati tápellátást (12 V-ot igényel a tápellátásból). Végül ellenőrizze az összes T-csatlakozó csatlakozást; egy részben behelyezett csatlakozó az egész szegmenst ledobhatja.
Végső gondolatok
Az NMEA 2000 a modern tengeri elektronika szabványos hálózati protokolljává vált, mert valóban megoldja azokat a problémákat, amelyek megnehezítették a régebbi NMEA 0183 rendszerek bővítését és karbantartását. A megfelelően felépített NMEA 2000 hálózat moduláris, bővíthető és megbízható -, de csak akkor, ha a kábelek, csatlakozók, végződések és tápegységek megfelelően vannak megadva és telepítve.
A kábelek és csatlakozók a tengeri elektronikai rendszerek legkevésbé elbűvölő részei, de ezek határozzák meg, hogy a rendszer többi része működik-e. A megfelelő kábeltípus kiválasztása, a határértékek betartása és a megfelelő lezárás azok a lépések, amelyek elválasztják a megbízható telepítést a diagnosztikai fejfájástól.
