A panelre szerelhető kábeladapterek magyarázata:
D sorozat vs karimás rögzítés vs válaszfalas (menetes) csatlakozók
A modern elektronikus rendszerekben a csatlakozókat nem csak jelátvitelre használják,{0}} hanem azt is meghatározzák, hogy az interfészek hogyan integrálhatók a panelekbe, házakba és állványokba. Ez az útmutató feltárja a három leggyakoribb panelszerelési megközelítés mögött meghúzódó mérnöki prioritásokat.
💡 Kulcselvitelek
- D sorozategy de facto ipari szabvány, amely a modularitást, a szabványosítást és az egyszerű karbantartást helyezi előtérbe.
- Karimás rögzítés (csavaros{0}}zár)az adapterek kompaktabb,{0}}költséghatékonyabb megoldást kínálnak, amely az egyes csatlakozóformákhoz igazodik.
- válaszfal (menetes)A csatlakozók előnyben részesítik a végső mechanikai szilárdságot, a rezgésállóságot és a környezeti tömítést.
- A modern paneltervezési trendek felé haladnaknagy-sűrűségű megoldások, amely több portot (például Dual USB{0}}C) egyetlen szabványos kivágásba illeszt.
📋 Tartalom
01 · Bevezetés
A modern elektronikus rendszerekben a csatlakozókat nem csak jelátvitelre használják,{0}} hanem azt is meghatározzák, hogy az interfészek hogyan integrálhatók a panelekbe, házakba és állványokba.
A különféle megoldások közül három panelszerelési megközelítést alkalmaznak széles körben:
- D sorozatpanelre szerelhető csatlakozók
- Karimás rögzítés(csavaros{0}}zár) adapterek
- Válaszfal(menetes) csatlakozók
Mindegyik megközelítés más mérnöki prioritást tükröz, mint például a szabványosítás, a tömörség vagy a mechanikai szilárdság.
02 · A D sorozatú panelrögzítési szabvány megértése
Az AD sorozatú panelre szerelhető csatlakozót úgy tervezték, hogy illeszkedjen egy szabványos D{0}}alakú kivágásba, lehetővé téve a különböző eszközök és panelek közötti egységes telepítést. Ezt a formátumot eredetileg Neutrik népszerűsítette, és azóta széles körben elterjedt az iparágakban.
A D sorozat hivatalos szabvány?
A D sorozatot nem határozza meg az ISO vagy az IEC. Ehelyett úgy tekintik ade facto szabvány. A gyakorlatban ez azt jelenti:
- Nincs hivatalos nemzetközi szabványszám.
- A mechanikai méretek nagyon egységesek a gyártók között.
- A különböző márkák termékei felváltva telepíthetők.
Ezt a megközelítést olyan gyártók követik, mint a Switchcraft, a Cliff Electronics, a DataPro és a Premier Cable.
👉 Mérnöki szempontból:A D sorozat megosztott mechanikus interfész szabványt biztosít hivatalos tanúsítás nélkül is.
03 · Miért számít a D alak?
A D-alakú kivágás nem önkényes-, hanem kifejezetten a mechanikai stabilitás érdekében készült. A legfontosabb funkciók közé tartozik:
- Anti{0}}elforgatás:A lapos él megakadályozza, hogy a csatlakozó elforduljon a csatlakoztatás/kihúzás során.
- Pontos igazítás:Biztosítja a következetes tájékozódást.
- Stabil rögzítés:Négy csavar egyenletesen osztja el az erőt.
Ebből eredő előnyök:
Alkalmas gyakori be- és kihúzásra, jelentősen csökkenti a kilazulás kockázatát az idő múlásával, és javítja a telepítési konzisztenciát a rendszerek között.
Rögzítési hardver: M3 vs 4-40 csavarok
A D sorozatú csatlakozók rögzítési furatai általában két csavarszabványt támogatnak:
| Írja be | Régió |
|---|---|
| M3 | Metrikus (Európa / Ázsia) |
| 4-40 | birodalmi (USA) |
Ezek a különbségek tisztán mechanikai jellegűek, és nem befolyásolják az elektromos teljesítményt.
Telepítési megjegyzés:Az átlós meghúzási minta (felső-bal és alsó-jobb) használata elősegíti az egyenletes feszültségeloszlást és a megfelelő igazítást.
04 · A D sorozatú csatlakozók tipikus alkalmazásai
A D sorozatú csatlakozókat általában olyan rendszerekben használják, amelyek modularitást és karbantarthatóságot igényelnek.
Audiorendszerek
- Patch panelek és patch rekeszek
- Hangstúdió berendezések
Adás és AV
- Videó útválasztó panelek
- Színpad és világításvezérlés
IT és állványrendszerek
- Szerver rack előlapjai
- Hálózati és interfész integráció
Ezen alkalmazások közös jellemzői:
Többféle interfésztípus, gyakori kapcsolatcsere és hosszú távú karbantartási-követelmények.👉 A D sorozat ezeket az igényeket a szabványosítás és a cserélhetőség révén elégíti ki.
Támogatott csatlakozótípusok
A D sorozat nem magát a jel interfészt határozza meg,- hanem a rögzítési szerkezetet. A gyakori csatlakozótípusok közé tartozikHDMI, DisplayPort, RJ45, RJ11/RJ12, USB-A, USB-C, VGA és BNC.
Szerkezeti konvenció:Hagyományosan egy D{0}}méretű kivágás egy csatlakozómodulnak felel meg. Ez kiszámíthatóvá és könnyen karbantarthatóvá teszi a rendszerelrendezéseket.
05 · Karimás rögzítésű paneladapterek
A karimás rögzítő adapterek követik az eredeti csatlakozó formát, és rögzítőfülekkel vannak ellátva a csavaros rögzítéshez.
Jellemzők:
- A kivágás megfelel a csatlakozó geometriájának
- Csavarokkal rögzítve a karimán
- Nincs univerzális szabvány
Mérnöki szempontok:
- Kompaktabb, mint a D sorozat
- Alacsonyabb költség
- Korlátozott cserélhetőség
Ezeket általában akkor használják, ha a hely és az egyszerűség fontosabb a szabványosítással szemben.
06 · Válaszfal (menetes) panelre szerelhető csatlakozók
A válaszfalcsatlakozók menetes testet használnak, és egy kerek lyukon keresztül rögzítik őket egy rögzítőanyával hátulról.
Jellemzők:
- Kerek kivágás
- Hátsó anya rögzítése
- Erős mechanikai tartás
Mérnöki szempontok:
- Magas rezgésállóság
- Alkalmas zord környezetekhez
- Csere kevésbé kényelmes
Ezt a típust gyakran használják ott, ahol a mechanikai megbízhatóság kritikus.
07 · Szerkezeti összehasonlítás
| Funkció | D sorozat | Karimás rögzítés | válaszfal (menetes) |
|---|---|---|---|
| Kivágott forma | D-alak | Csatlakozó alakja | Kerek |
| Felszerelés | Csavarok | Csavarok | Dió |
| Szabványosítás | Magas | Alacsony | Alacsony |
| Felcserélhetőség | Magas | Alacsony | Alacsony |
| Mechanikai szilárdság | Magas | Közepes | Magas |
| Térhatékonyság | Közepes | Magas | Magas |
| Karbantartás | Könnyen | Mérsékelt | Nehéz |
📚 További olvasnivalók: Segítségre van szüksége a döntéshez?
Most, hogy megértette a mechanikai különbségeket, hogyan alkalmazhatja őket az adott projektben? Olvassa el átfogó, lépésenkénti--keretrendszerünket:
→ Hogyan válasszunk panelre szerelhető csatlakozókat különböző alkalmazásokhoz
08 · Tervezési szempontok: Paneltér és sűrűség
A rendszerek kompaktabbá válásával a panelek helye korlátozó tényezővé válik.

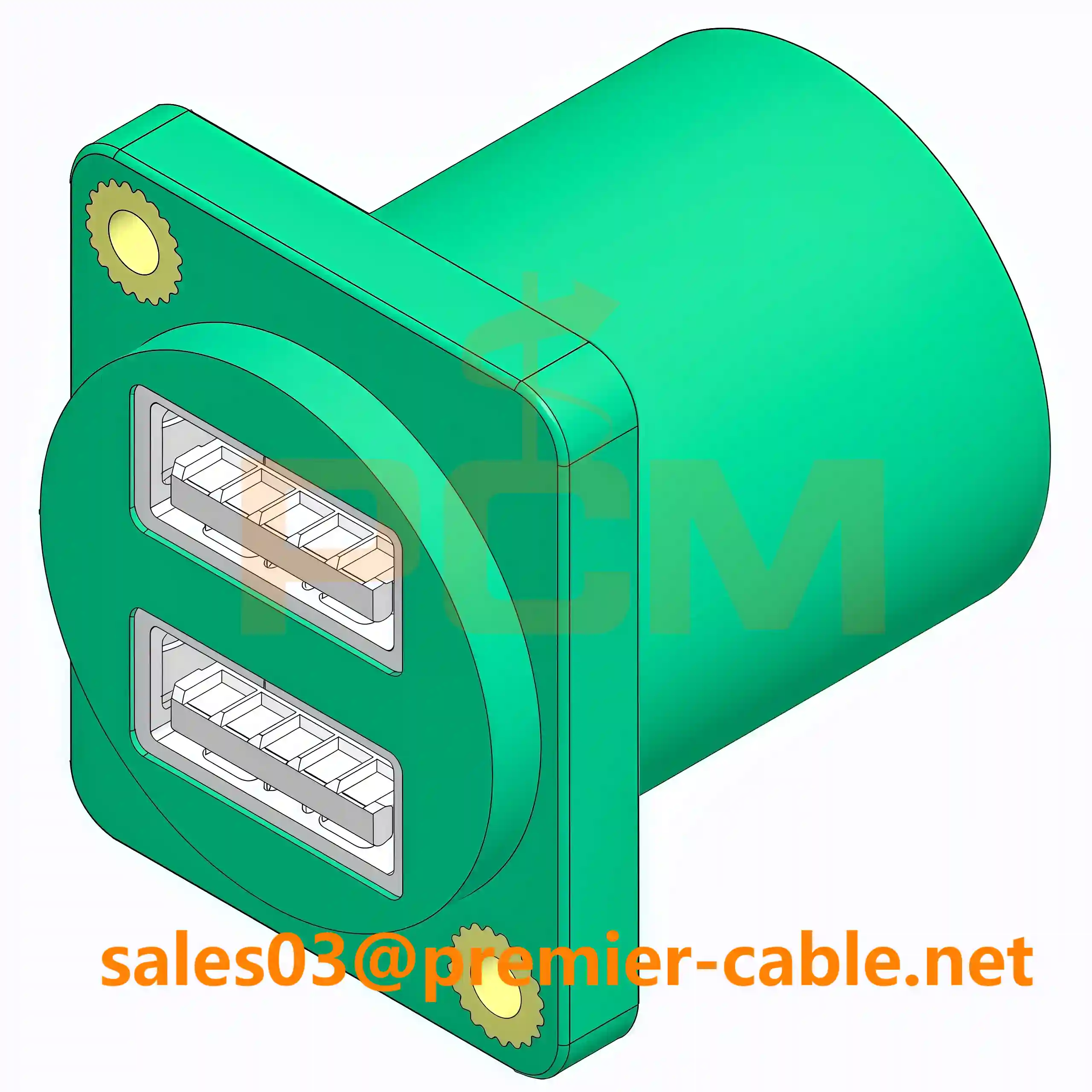

A hagyományos D sorozatú dizájn a kivágások és a csatlakozók közötti egy-az-hozzárendelést követi. Ennek megoldására egyes tervek több interfészt integrálnak egyetlen D-méretű lábnyomba.
Például megoldások innenPremier kábelkombináljon két portot egy szabványos nyíláson belül.
### Elérhető konfigurációk:
USB-C + HDMI
USB-A + HDMI
USB-A + USB-C
Kettős USB{0}}C (USB 3.1, 10 Gbps)
Kettős USB{0}}A (USB 3.0, 5 Gbps)
Ez egy szélesebb tendenciát tükröz:A szabványosítás fenntartása, miközben drasztikusan javítja a térhatékonyságot.
Következtetés
A panelre szerelhető kábeladapterek az interfész-integráció különböző megközelítéseiként értelmezhetők:
- D sorozatszabványos és moduláris rendszert biztosít.
- Karimás rögzítéskompakt és költséghatékony{0}}megoldást kínál.
- Válaszfal csatlakozókelőnyben részesítik a mechanikai szilárdságot és a tartósságot.
Mindegyik megközelítés érvényes a tervezett alkalmazáson belül. Ahelyett, hogy univerzálisan választanának egyet, a rendszertervezők általában a környezet, a karbantartási igények és a térbeli korlátok alapján választanak.
