Az automotive és ipari alkalmazásokban a rádiófrekvenciás (RF) csatlakozók létfontosságú szerepet játszanak. Fő szerepük a magas frekvenciájú jelek hatékony, stabil és megbízható továbbítása összetett környezetekben. Ezek nemcsak a fizikai kapcsolat hidaként szolgálnak, hanem kulcsfontosságú elemek is az egész RF rendszer teljesítményének biztosítására. Az alábbiakban részletes elemzés következik konkrét szerepeikről:
1. alapvető szerep
- Nagyfrekvenciás jelátvitel
A rádiófrekvenciás elektromágneses hullámok átvitelére tervezték (a frekvenciatartomány általában MHz -től GHz -ig), amelyet olyan kulcsjelek hordozására használnak, mint például a vezeték nélküli kommunikáció, a radar, az érzékelők stb.
Gondoskodjon arról, hogy az átvitel során az alacsony veszteség és a jelek alacsony torzulása, és kerülje a jelcsillapítást vagy torzulást a nem megfelelő csatlakozó teljesítmény miatt .
- Impedancia illesztés
Fenntartja az 50Ω (ipari szabvány) vagy a 75Ω (video standard) impedanciát annak biztosítása érdekében, hogy a jel a kábel és az eszköz interfésze közötti reflexió nélkül folytassa az állóhullám -arányt (VSWR), és megakadályozza a jel energiaveszteségét .
- Elektromágneses árnyékolás (EMI/RFI védelem)
A fémhéj és a precíziós szerkezet kialakításán keresztül elkülöníti a külső elektromágneses interferenciát (például a motorgyulladás, a motor zaját), miközben megakadályozza, hogy a belső jelszivárgás beavatkozzon más eszközökbe .
Különösen fontos a sűrű autóipari elektronikai környezetben és az ipari erős elektromágneses mezőkben .
2. Különleges szerep az autóipari alkalmazásokban
1. Támogassa az intelligens hálózati csatlakozási rendszert
- Antenna jelátvitel:
Csatlakoztassa a jármű antennáját (GPS, 5G, V2X) és a gazdagépet a navigáció, a távoli kommunikáció és a valós idejű úti állapotfrissítések eléréséhez .
- A járműben lévő hálózat összekapcsolása:
Ethernet (például H-MTD), Wi-Fi/Bluetooth modulokhoz használják, és támogatják a jármű szórakoztató rendszer és a mobil eszközök közötti interakciót .
2. Az aktív biztonsági rendszer biztosítása
- Radar érzékelő csatlakozás (például ADAS):
A 77 GHz-es milliméteres hullám radarnak a céldetektálási adatokat egy nagyfrekvenciás csatlakozón keresztül (H-MTD, Mate-ax) továbbítania kell az automatikus fékezés és a vak foltok megfigyeléséhez .

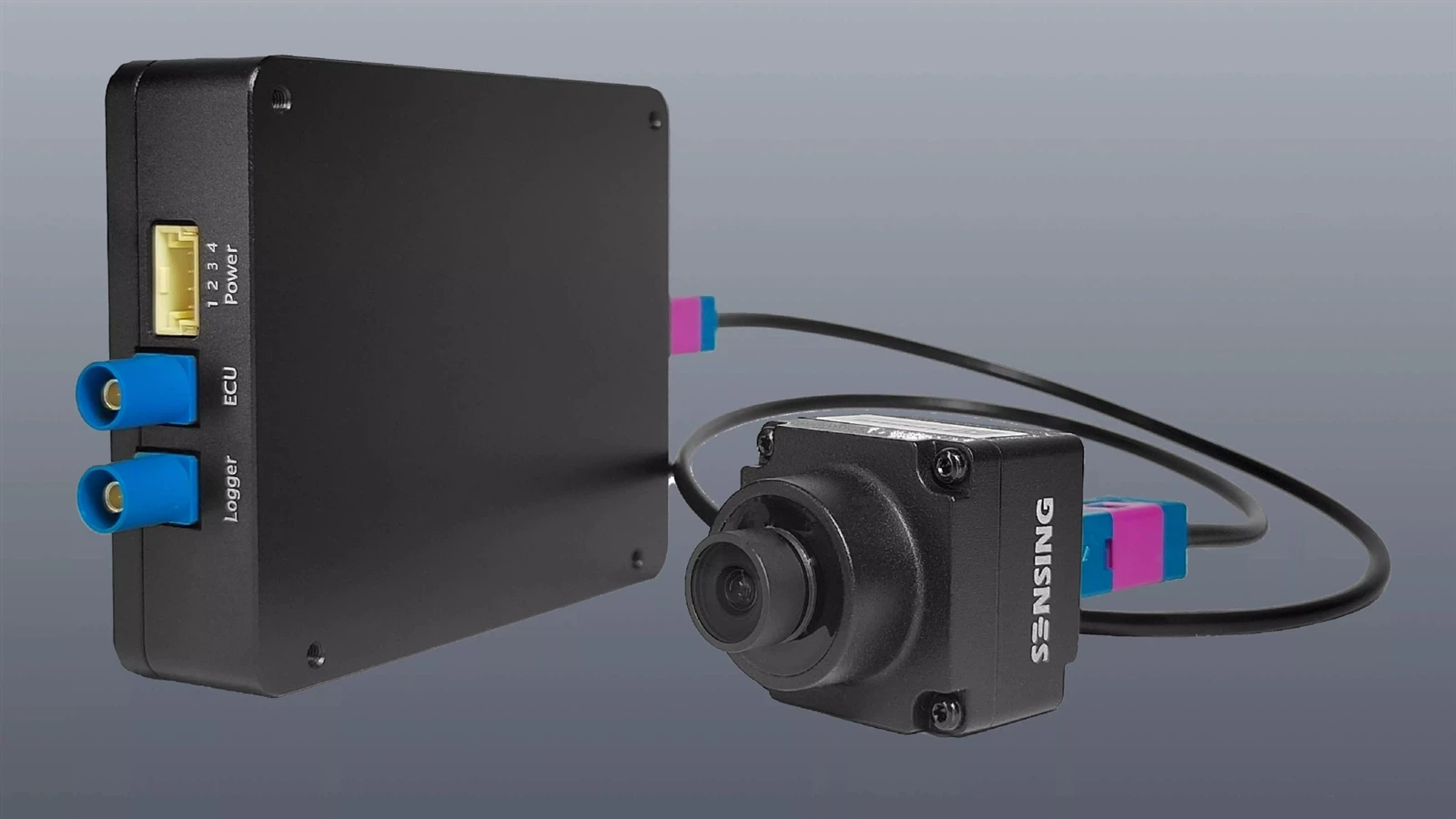

- Kamera jelátvitel:
A nagyfelbontású térlátó kamera videóáramát az RF linken keresztül továbbítják, alacsony késéssel .
3. Javítsa a megbízhatóságot

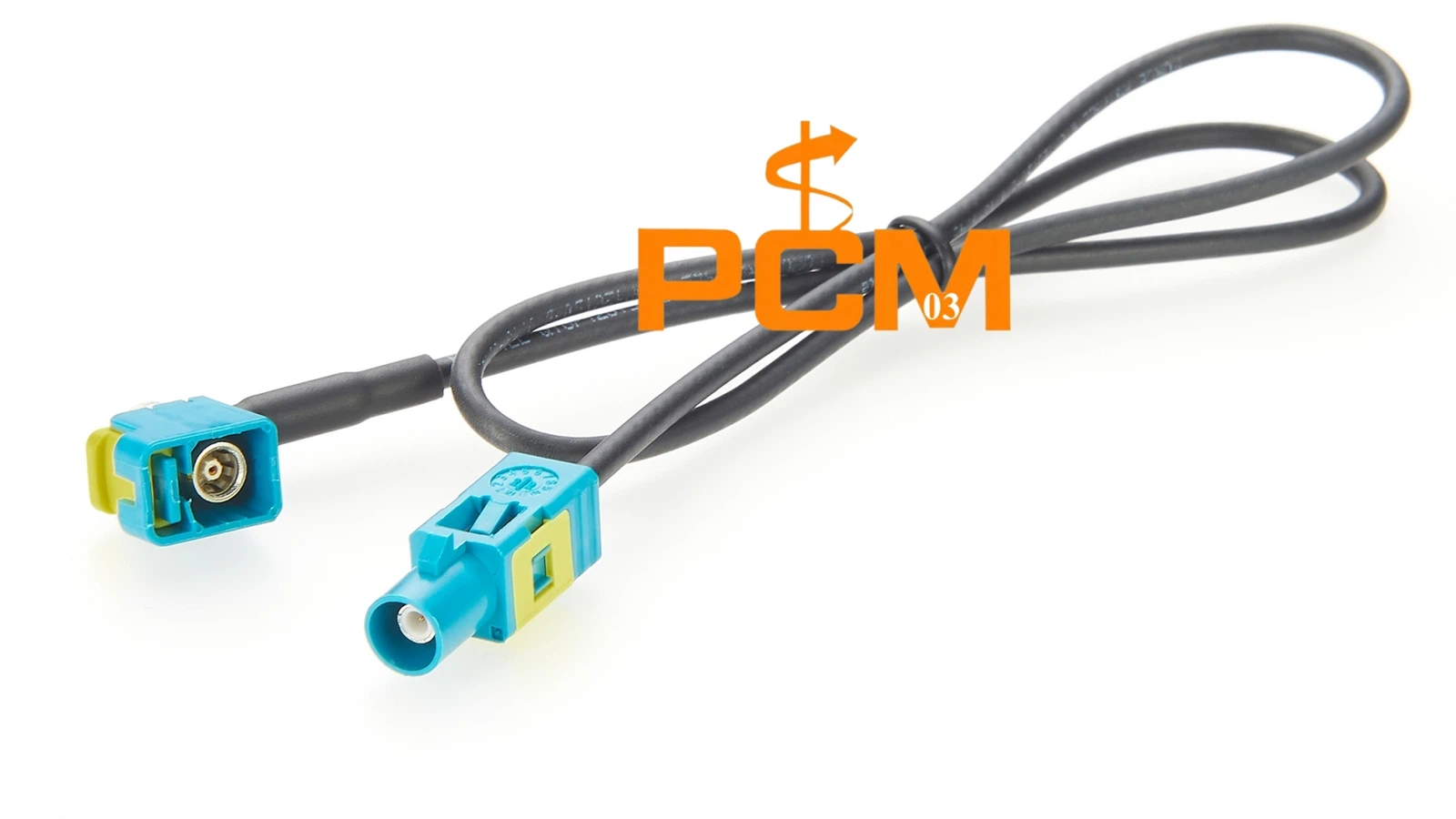

- Vezősségellenes kialakítás (például a Fakra csat zárolása):
Alkalmazkodjon a jármű folyamatos rezgéséhez vezetés közben, hogy megakadályozzák a lazítást és a meghibásodást .
- Széles hőmérsékleti tartomány tolerancia (-40 fok +125 fok):
Stabilan dolgozzon olyan magas hőmérsékleten, mint például a . motorrekesz
- Por- és vízálló (IP67/IP69K):
Gondoskodjon arról, hogy a járműn kívül (például a cápa finom antennák) beépített alkatrészek funkciója rossz időjárással .
3. Különleges szerep az ipari alkalmazásokban
1. ipari kommunikáció és a tárgyak internete (IOT)
- Vezeték nélküli modul összekapcsolása:
Csatlakoztassa a Wi-Fi, Zigbee és Lora modulokat az adatátvitel eléréséhez az eszközök (például a gyári érzékelőhálózatok) között .
- Bázisállomás és antenna -adagoló (n típus, 7/16 din):
Celluláris alapállomásokhoz és ipari útválasztókhoz használják a széles tartományú jel lefedettségének biztosítása érdekében .
2. teszt és mérés
- Műszer -interfész (SMA, BNC):
Csatlakoztassa az oszcilloszkópokat, a spektrum analizátorokat és más berendezéseket a nagyfrekvenciás jelek pontos összegyűjtéséhez a hiba diagnosztizálására vagy a R&D tesztelésre .
- Automatizált gyártási vonal észlelése:
Gyors plug-in csatlakozók (például QMA) javítják a teszt hatékonyságát .
3. nagy megbízhatóság és kemény környezeti adaptáció
- Interferenciaellenes képesség:
A jel tisztaságának fenntartása magas zajú ipari környezetben, például motorokban és inverterekben .
- Nagy teljesítményű támogatás (n típus, 7/16 DIN):
Kilowatt-szintű RF teljesítmény (például sugárzási sebességváltó torony) .
- Korrózióálló lezárt kialakítás:
Alkalmas korrozív vagy poros környezetre, például vegyi és kültéri .
Az RF csatlakozók a gépjárműben és az ipari rendszerekben a magas frekvenciájú jelek "véredényei" és "tűzfalak":
- Autók számára: Ezek biztosítják az alapjául szolgáló hardver -támogatást az intelligens, hálózatba kötött és autonóm vezetéshez, amely közvetlenül kapcsolódik a biztonsági és felhasználói élményhez .
- Az ipar számára: biztosítják a kommunikációs megbízhatóságot, a teszt pontosságát és a berendezések folyamatos működését durva környezetben, befolyásolva a termelés hatékonyságát és a rendszer stabilitását .
Nagy teljesítményű RF csatlakozók nélkül a modern autók és az ipari automatizálás nem lesz képes elérni a nagysebességű adatkölcsönhatást és a valós idejű vezérlést . A két mező technológiai evolúciója közvetlenül elősegíti az áttöréseket a magasabb frekvenciájú sávokban (például 5G/6G, milliméter-hullám radar) és összetettebb forgatókönyvek .}}}}
