DIN-sínes interfész sorkapcsok: teljes útmutató az RJ45, DB9 és DB25 számára

A DIN sínes interfész sorkapcsok az RJ45, DB9 és DB25 csatlakozókat számozott csavaros vagy rugós kapcsokká alakítják 35 mm-es DIN sínen. Könnyebbé teszik a kapcsolószekrény vezetékeinek telepítését, címkézését, tesztelését és karbantartását - anélkül, hogy megváltoztatnák a mögöttes jelet vagy protokollt. Ez az útmutató bemutatja, mit csinálnak, hol férnek el, és hogyan válasszák ki a megfelelőt.

• Az interfész sorkapcsok az RJ45, DB9 vagy DB25 csatlakozókat csavaros/rugós csatlakozókká alakítják a tisztább szekrénykábelezés érdekében.
• Passzív átmenő -modulok -, nem változtatják meg a jelet vagy a protokollt.
• Válasszon a csatlakozó típusa, a tűkiosztás, a bekötési mód, az árnyékolás és a tanúsítás alapján.
• A legtöbb modul szabványos 35 mm-es felső -DIN-sínre szerelhető (IEC/EN 60715).
• Az OEM testreszabása (csap elrendezés, ház, címkézés) 4-6 hetes átfutási idővel elérhető.

Meghatározás:A DIN-sínes interfész sorkapocs egy moduláris huzalozási eszköz, amely egy szabványos csatlakozót (RJ45, DB9 vagy DB25) csavaros vagy rugós kapcsokká alakít át egy 35 mm-es DIN-sínen, lehetővé téve a kapcsolószekrényeken belüli egyszerűbb telepítést, tesztelést és karbantartást.

📋 Tartalom

Mi az a DIN-sínes interfész sorkapocs?

A DIN-sínes interfész sorkapcsa egy passzív interfész modul. Egyik oldalán szabványos csatlakozó - RJ45, DB9, DB25 vagy egy másik D-alváltozat található. A másik oldalon ugyanazokat a jeleket adja, mint az egyedileg számozott csavaros vagy rugós kapcsok. A modul egy szabványos 35 mm-es DIN-sínre rögzíthető a kapcsolószekrényben.

Ez aznemegy Ethernet switch, egy jel átalakító vagy egy protokoll átjáró. Nem regenerálja a jeleket, nem választja le a földelést és nem változtatja meg a feszültségszinteket. Feladata tisztán mechanikus: alakítsa át az egyik csatlakozót egy sor hozzáférhető csatlakozóvá.

Ez a megkülönböztetés számít. A mérnökök néha azt feltételezik, hogy az "RJ45 sorkapocs"-nak Ethernet-funkciót kell hozzáadnia. Nem. A modul elektromosan átlátszó - ami bejön a csatlakozón, az kimegy a kapcsokon, tűről tűre (vagy egyéni leképezés szerint, ha van megadva).

Csatlakozó terminál átalakítása

Jeláramlás: Csatlakozó a terepi vezetékekhez

Miért használjunk interfész sorkapcsokat a közvetlen csatlakozók helyett?

A közvetlen csatlakozó-csatlakozóhoz{1}}a vezetékezés rövid futásokhoz és laborbeállításokhoz működik. Az 5-15 éves élettartamra épített gyártószekrényekben a terminálalapú vezetékezés hat gyakorlati ponton nyer:

1. Világos címkézés- Minden jel egy számozott terminálon található. A szerviztechnikusok másodpercek alatt megtalálják a 4-es érintkezőt, ahelyett, hogy kábelt követnének.
2. Könnyebb tesztelés- A multiméter vagy az oszcilloszkóp közvetlenül a terminálra rögzíthető. Nincs szükség kitörési adapterre.
3. Gyorsabb mezőcsere- Válassza le a csatlakozást a kapcsok meglazításával, nem pedig a csatlakozó újrapréselésével.
4. Tisztább kábelelvezetés- A terepi kábelek az egyik oldalról, a jumperek a másikról távoznak. Nincs spagetti.
5. Alacsonyabb hosszú távú{0}}költség- Egy sorkapocs évekig tart; a mezõben-telepített RJ45 csatlakozókat gyakran újra kell préselni a vibráció vagy a hõmérséklet-ciklus után.
6. Fennmaradt dokumentáció- A terminálszámok 1:1 arányban hozzárendelik az elektromos rajzokat, így gyorsabbá válik az audit.

Kedvezmény-: egy extra modul a kábelútban, csekély anyagjegyzék-költség és 5-10 cm extra sínterület. Minden több éves élettartamú szekrény esetében szinte mindig megéri ezt a cserét megtenni.

Három gyakori csatlakozótípus: RJ45, DB9, DB25

RJ45 interfész sorkapocs

Az RJ45 modul a modern szekrények legszélesebb körben használt változata. Szabványos 8P8C dugót fogad, és kiszakítja a nyolc érintkezőt a terminálokhoz. A tipikus felhasználások a következők:

• Ipari Ethernet- Profinet, EtherNet/IP, Modbus TCP
• PLC{0}}a-HMI-kapcsolatokés a vezérlő kommunikációja
• Terepi eszköz kommunikáció- érzékelő, meghajtó, I/O blokk
• Egyedi 8 vezetékes jelkábelezésörökölt vagy szabadalmaztatott berendezésekben

DB9 interfész terminálblokk

A DB9 (formálisan DE-9) egy 9- tűs D-szubminiatűr csatlakozó – a szabványos fizikai interfész a soros kommunikációs portokhoz, beleértve az RS-232, RS-422 és RS-485 portokat. A tipikus felhasználások a következők:

• RS-232pont{0}}pont-soros kommunikáció
• RS-485multi-drop busz (Modbus RTU, Profibus, BACnet MS/TP)
• RS-422teljes-duplex differenciáljelzés
• CNC, mérőrendszerek, vonalkód-leolvasókés örökölt automatizálási hardver
• Szerviz és konfigurációs portokipari vezérlőkön

A DB9 modul értéke a karbantartási hozzáférésben van. A sorkapcsok segítségével a technikus egy RS-485-ös buszt csavaros kapcsokra helyezhet, 120 Ω-os lezáróellenállást csatlakoztathat az A/B-re, és ellenőrizheti a polaritást – mindezt anélkül, hogy kicsavarná a csatlakozót.

DB25 interfész terminálblokk

A DB25 25 érintkezőt hordoz egyetlen D-alházban. Ritkábban fordul elő az Ethernet--alapú rendszerekben, de alapvető fontosságú, ahol nagy tűszámnak kell áthaladnia egy csatlakozón. A tipikus felhasználások a következők:

• Több-tengelyű CNC gépi interfészek- végálláskapcsoló, hajtás engedélyezése, kódoló visszajelzés
• Vizsgáló és mérőberendezésekpárhuzamos jel interfészekkel
• Örökös párhuzamos portok- régebbi PLC-k, Centronics{1}}stílusú nyomtatók
• Egyéni több{0}}jel-letörésspeciális ipari berendezésekhez

DIN sínre szerelési szabványok

A világon a legtöbb ipari szekrény a 35 mm-es felső{1}}kalapsínt használjaIEC/EN 60715(korábban DIN EN 50022-ként hivatkozott). Ez az alapértelmezett szerelési formátum az interfész sorkapcsokhoz.

Létezik néhány kevésbé elterjedt sínformátum (G-sín az EN 60715 szerint, miniatűr 15 mm-es sín), de az általános-célú interfészmodulok esetében a 35 mm-es felső{5}}sín a biztonságos feltételezés.

Rendelés előtt mindig erősítse meg: sínszélesség (35 mm), sínmagasság (7,5 mm vagy 15 mm) és a sín anyaga (acél vagy rozsdamentes a zord környezethez).

Tipikus alkalmazások az iparban

Az interfész sorkapcsok mindenhol megjelennek, ahol a szekrénynek le kell zárnia egy strukturált csatlakozót, és a jeleket a helyszíni vezetékekhez kell irányítania. A közös tényező nem az iparág -, hanem a szekrény karbantartásának, dokumentálásának és szervizelésének igénye sok éven át.

• PLC vezérlőszekrények- Kommunikációs kapcsolatok a PLC-k, a HMI-k, a meghajtók és a távoli I/O között.
• CNC gépek és szerszámgépek- Szervizportok, kódoló visszajelzések és kezelőpanel interfészek.
• Épületautomatizálás- BACnet, Modbus és beléptető vezetékek elektromos helyiségekben.
• Solar inverterek és ESS szekrények- Kommunikáció az akkumulátorkezelés, az inverterek és a SCADA között.
• Teszt- és mérőpanelek- Felső szintű{1}}rendszerek, ahol a mérnököknek könnyű hozzáférésre van szükségük a szondához.
• Tengeri és tengeri vezérlőszekrények- Árnyékolt változatok EMI-{1}}erős környezetekhez.
• AGV/AMR flottatöltő állomások- Kommunikációs és diagnosztikai interfészek a jármű és az infrastruktúra között.

PLC vezérlőszekrény DIN sínes interfész modulokkal

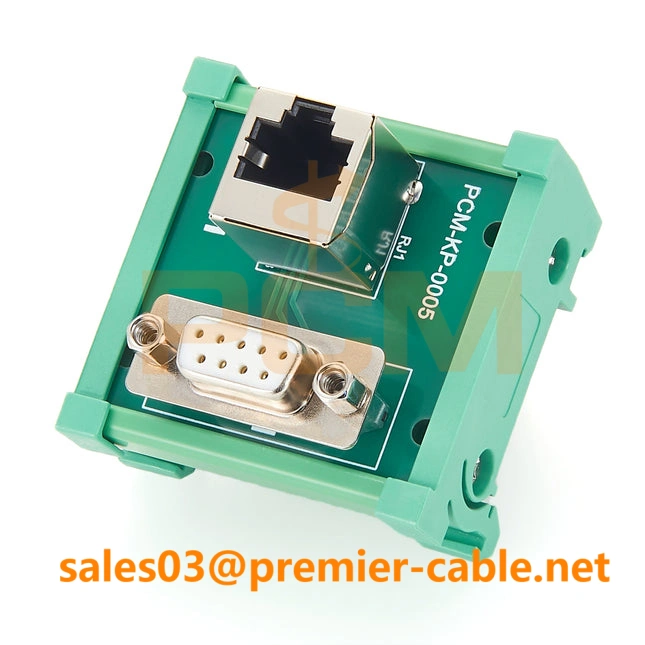

RJ45 és DB9 modulok 35 mm-es DIN sínen

Hogyan válasszuk ki a megfelelő modult

Használja a következő döntési pontokat a beszerzési rendelés kiadása előtt. Bármelyik kihagyása a rossz-alkatrészrendelés leggyakoribb oka.

Telepítési megjegyzések és gyakori hibák

Ez a hat pont a helyszíni jelentésekben leggyakrabban előforduló problémákat fedi le. Ezek az első ellenőrzések a hibaelhárítás során.

1. RJ45 ≠ Ethernet.A szabványos T-568A/B elrendezés elfogadása előtt erősítse meg az eszköz kivezetését. A nem szabványos RJ45-ös eszköz „halottnak” tűnik a normál Ethernet-kábelen.
2. Az RS-485 polaritása számít.A-nak és B-nek (vagy D+-nak és D-) egyeznie kell a busz összes csomópontjában. A fordított polaritás az egyetlen leggyakoribb RS-485 kábelezési hiba.
3. Használjon 120 Ω-os lezárást az RS-485-ön.Helyezzen egy lezáró ellenállást a busz - fizikai végére, ne minden csomópontra.
4. Egypontos{0}}földelés az árnyékolásokhoz.A több-pontos földelés földhurkokat hozhat létre. A legtöbb szekrényben csak az egyik végén földelje le az árnyékolást (általában a szekrény földelő rudát).
5. Külön táp- és jelvezetékek.Tartson legalább 100{1}}200 mm távolságot a hálózati vezetékek és a kisfeszültségű jelvezetékek között, vagy használjon földelt fém osztócsíkokat.
6. Ne méretezze túl a vezetéket.A 2,5 mm²-es vezeték egy kis kivezetésbe kényszerítve károsíthatja az érintkezőrugót. Illessze a mérőműszert a terminál specifikációihoz.

Testreszabási lehetőségek

A legtöbb projekt használhatja a polcon lévő interfész modulokat--. Ha nem tudnak - nem- szabványos kivezetést, speciális házat, integrált LED-eket vagy saját-címkés csomagolást - az OEM/ODM testreszabása jelenti a továbblépést.

A gyakori testreszabások a következők:

• Egyedi tű-kiosztás- Nem{1}} szabványos hozzárendelés a csatlakozótű és a terminál száma között
• Vegyes csatlakozó típusok- RJ45 + DB9 egyetlen házban
• Egyedi házszín vagy nyomtatott címkék- A márka konzisztenciája vagy a jel azonosítása érdekében
• Beépített LED jelzőfények- Tápellátás, kapcsolat vagy állapotjelzés
• Különleges csatlakozó változatok- Árnyékolt RJ45, masszív D-sub, tömített házak
• Egyedi tanúsítványok- UL, CSA, PSE, CCC vagy regionális jóváhagyások
• Saját-címkés csomagolás- Forgalmazóknak vagy rendszerintegrátoroknak

Gyakran Ismételt Kérdések

Mi az a DIN-sínes interfész sorkapocs?

Ez egy passzív huzalozási modul, amely a szabványos csatlakozót (RJ45, DB9 vagy DB25) számozott csavaros vagy rugós kapcsokká alakítja egy 35 mm-es DIN-sínen, megkönnyítve a szekrény vezetékeinek felszerelését, felcímkézését és szervizelését.

Az RJ45 DIN sínes sorkapocs ugyanaz, mint az Ethernet kapcsoló?

Nem. A sorkapocs egy passzív -átmenő -, amely minden RJ45 érintkezőt közvetlenül egy terminálhoz köt. Nem vált csomagokat, nem generál újra jeleket, és nem végez semmilyen aktív funkciót.

Használhatók-e DB9 sorkapcsok az RS-485-höz?

Igen. Az RS-485 általában a 3-as (A/D+), a 8-as (B/D−) és az 5-ös (GND) érintkezőt használja a DB9-en. Mindig ellenőrizze az eszköz specifikus kivezetését, mivel egyes gyártók nem szabványos elrendezéseket használnak.

Mi a különbség a DB9 és a DB25 sorkapcsok között?

A DB9 modulok 9 jelet hordoznak, - általában soros kommunikáció. A DB25 modulok 25 jelet hordoznak a több-tengelyű gépvezérléshez, párhuzamos interfészekhez vagy nagy-tűs-számú kitörésekhez. A mechanikus házak ennek megfelelően különböznek.

Testreszabható a tűkiosztás?

Igen. A legtöbb gyártó átirányíthatja a tűt-a-kivezetéshez, megváltoztathatja a csatlakozó típusát, integrálhatja a LED-eket, vagy módosíthatja a házat. Az egyedi elrendezések általában árajánlatot és 4-6 hetes átfutási időt igényelnek.

Milyen DIN-sín szabványt használnak ezek a modulok?

Az IEC/EN 60715 (korábban DIN EN 50022) szabványban meghatározott szabványos 35 mm-es kalapsín. Ez a leggyakoribb sín az ipari szekrényekben világszerte.

📖 Kapcsolódó cikkek ebben a sorozatban

• RJ45 DIN sínes sorkapocs: kivezetés, vezetékezés és ipari Ethernet használat
• DB9 DIN sínes sorkapocs soros kommunikációs vezetékekhez
• DB25 DIN-sín sorkapocs: Több-jel-letörés ipari berendezésekhez
• Csavar vs rugó vs nyomó{0}}terminálban: melyiket válasszuk
• Egyedi és OEM DIN-sín terminálblokkok: MOQ és átfutási idő
• Gyakori DIN-sín sorkapocs-bekötési problémák és megoldásuk
• DIN sínes interfész modulok PLC vezérlőszekrényekben: legjobb gyakorlatok
